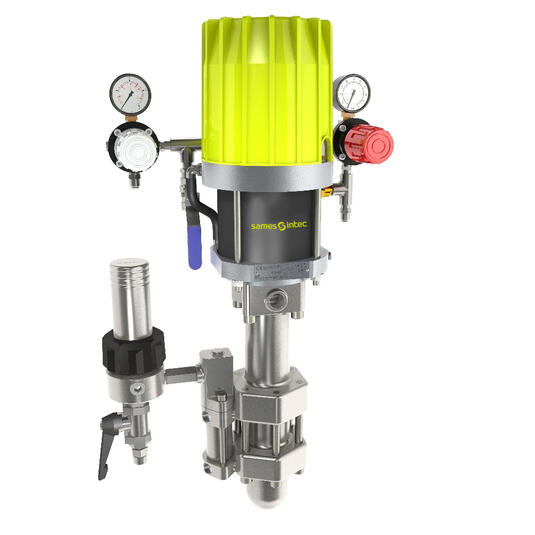

17F60 Airmix® Flowmax Förderpumpe

Die Flowmax® Technologie ohne Spülmitteltasse garantiert eine vollständige Abdichtung und hohe Zuverlässigkeit. Die schnelle Pumpumkehr sorgt für einen sehr gleichmäßigen Spritzstrahl und eine konstante Durchflussrate. Empfohlen für Anwendungen mit einer bis drei Airmix® Pistolen.

Einzigartige Flowmax® Faltenbalg-Technologie
Lange Lebensdauer
Einfache Wartung

Associated informations

Beschreibung

Einzigartige Flowmax® Faltenbalg-Technologie
Lange Lebensdauer
Einfache Wartung

Merkmale

Da alle medienberührten Teile aus Edelstahl gefertigt sind, ist die Pumpe mit einer Vielzahl von Materialien kompatibel
Neueste Druckluftmotor-Technologie für einen geräuscharmen Betrieb
Weniger Verschleiß durch schwimmenden Kolben
Sehr leiser Druckluftmotor: Neue Umkehreinheit mit Kugellager für eine sehr schnelle Umkehrung und eine längere Haltbarkeit des Druckluftmotors
Einfache Wartung des Druckluftmotors

Produktivität

Flowmax®-Technologie für einen wartungsfreien Betrieb – kein Schmiermittelbehälter
Schwimmender Kolben für eine längere Lebensdauer der Dichtungen
Externe Ventilanordnung für einfachen, schnellen Zugriff und unkomplizierte Wartung

Nachhaltigkeit

Die Flowmax® Faltenbalg-Technologie bietet eine lange Lebensdauer und Zuverlässigkeit (patentierte Lebensdauer von bis zu 10.000.000 Zyklen)

Die Flowmax® Faltenbalg-Technologie hat sich als wesentliche Innovation auf dem Gebiet der Dosierung von Flüssigkeiten bewährt. Flomax®-Kolbenpumpen sind in der Lage, die meisten marktüblichen Materialien zu verarbeiten, wie beispielsweise Isocyanate, UV-Materialien und alle feuchtigkeitsempfindlichen oder wasserbasierten Materialien.

Tabelle mit technischen Daten

Bezeichnung	Wert	Einheit
Druckverhältnis	17/1
Maximaler Materialdruck	100 (1450)	bar (psi)
Empfohlener Materialdruck		bar (psi)
Maximale Materialabgabe		cc/mn (cfm)
Minimale Abgabe		cc/min (cc/oz)
Maximaler Lufteingangsdruck	6 (87)	bar (psi)
Luftverbrauch	11 (6.5)	m³/h (cfm)
Materialdurchgänge
Maximale Temperatur	50 (122)	°C (°F)
Sealing packing bellows polyethylene	♦
Zylinder	60 (2)	cc (oz)
Gewichteter Schallpegel	75.5	dBA
Empfohlener Luftdruck	2 - 5 (29 - 72.5)	bar (psi)
Ausbringmenge bei 30 Doppelhüben/Min	1.8 (0.48)	l/min (gal/mn)
Ausbringmenge bei 20 Doppelhüben/Min	1.2 (0.32)	l/mn (gal/mn)
Materialvolumen pro Doppelhub	60	cc
Freie Ausbringmenge	3.6 (0.96)	l/mn (gal/mn)
Ausbringmenge bei 15 Doppelhüben	0.9 (0.24)	l/mn (gal/mn)
Luftverbrauch bei 30 Doppelhüben/Min bei 4 bar	11	m³/h (cfm)
Verdrängung (pro Zyklus)	60 (3.65)	cc (cubic inch)
Motortyp	1000-2
Lufteinlass	F 1/4" BSP / F 3/8" BSP
Materialauslass	F 3/8" NPS / M1/2" JIC
Materialeinlass	F 1/2" BSP / M26x125
Anzahl der Doppelhübe pro Liter	16
Obere und untere Packung GT-Dichtung aus Polyethylen	♦
Höhe	62 (24.5)	cm (in)
Breite	33 (13)	cm (in)
Tiefe	21 (8.3)	cm (in)
Materialführende Teile aus Hartchrom Edelstahl, Standard Edelsta	♦
Gewicht	20 (48)	kg (lbs)

Konfigurationen

Designation	Version	Fluid inlet	Suction rod	Drain rod	Paint filter	Air regulator	Seal	Part number
17F60	Wall	M 26x125	25 mm (1'')	♦	♦	2	GT + GT	151730700

Zubehör

Designation					Part number
DRAIN ROD D16 S/S CONNECTOR 18X125					049596000
TROLLEY 2 ARMS					051221000
BRACKET W. STRAPS					056100199
SUCTION ROD DIAM 25 (FITTINGS 26*125) FOR EOS PUMP					149596150
SCUTION ROD D25 (FITTINGS 26x125) FOR 200 L DRUM					149596160
GRAVITY HOPPER 6L FOR EOS PUMP					151140230
AIR REGULATOR KIT FOR AIRMIX SPRAYING					151740200

Sets

Designation	Version	Suction rod	Pump filter	Hoses length	Gun	Gun filter	Aircap	Tip	Part number
17F60 + XCITE 120	Wall	♦	♦	10 m (33 feet)	KMX + STD9	-	KX16	-	151260967

Ersatzteile

Designation					Part number
SERVICING KIT FOR F60 FS					144910797
PACK OF SEALS FOR VALVES F60					144910798
PACK OF SEALS FOR F60 FS					144910799
SEAL KIT FOR AIR MOT.FOR FLOWMAX 17 W. KREM. CHGE OVER VAL.					144919904
SERVICING KIT FOR MOTOR 1000-2					144919914

Dokumente

Alle Dokumente auswählen

Sames Katalog Airmix®

Format : application/pdf
Größe : 5Mo

Dokument auswählen

General Catalog (only for North American market) Sames

General Catalog North America

Format : application/pdf
Größe : 6Mo

Dokument auswählen

Betriebsanleitung

Alle Dokumente auswählen

17F60 | Betriebsanleitung

Format : application/pdf
Größe : 3Mo

Dokument auswählen

Materialien

Mehrkomponenten-Polyurethangrundierungen

Mehrkomponenten-Polyurethangrundierungen und -dichtstoffe sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen und verstärken dank der Beimischung eines Härters die Haftung von Deckschichten auf dem Substrat

Grundierungen auf Wasserbasis

Die umweltfreundlichen Grundierungen und Dichtstoffe auf Wasserbasis sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen

Polyurethangrundierungen

Polyurethangrundierungen und -dichtstoffe sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen und verstärken die Haftung von Deckschichten auf dem Substrat

Chemikalienbeständige Beschichtungen auf Wasserbasis

Als umweltfreundliche Alternative sind chemikalienbeständige Beschichtungen (Chemical Agent Resistant Coating – CARC) auch auf Wasserbasis erhältlich.

Chemikalienbeständige Mehrkomponenten-Epoxidbeschichtung

Chemikalienbeständige Beschichtungen (Chemical Agent Resistant Coating – CARC) werden meist auf Militärfahrzeugen zum Schutz vor chemischen und biologischen Waffen angewendet. Die Oberfläche der Farbe ist so beschaffen, dass sie nach dem Einwirken chemischer und biologischer Kampfstoffe leicht dekontaminiert werden kann. Außerdem ist die Farbe gegen Stoß- und Schlageinwirkungen sowie gegen eine Entfernung durch Dekontaminierungslösungen beständig.

Chemikalienbeständige Mehrkomponenten-Polyurethanklebstoffe

Chemikalienbeständige Beschichtungen (Chemical Agent Resistant Coating – CARC) können auch aus einer Zweikomponenten-Polyurethanfarbe bestehen; sie werden meist auf Militärfahrzeugen zum Schutz vor chemischen und biologischen Waffen angewendet.

Feuchtigkeitsempfindliche Mehrkomponenten-Polyurethanmaterialien

Katalytische Polyurethanlacke und -klarlacke werden weltweit für ihre Langlebigkeit und Vielseitigkeit geschätzt. Sie werden für viele Anwendungen wie Holzschränke, Mühlenwerke und Möbel bis hin zu Flugzeugen, Zügen und Autos eingesetzt. Sie werden üblicherweise mit Isocyanaten im Härter gemischt. Die Isocyanatkomponente von Polyurethan reagiert auf Luftfeuchtigkeit und bildet eine harte kristalline Struktur.

Mehrkomponenten-Polyurethan-Decklacke

Mehrkomponenten-Polyurethan-Decklacke bestehen aus Zwei- oder Dreikomponenten Isocyanat gehärtetem Polyurethan, das Oberflächen ein dauerhaftes Hochglanz-Finish verleiht. Die in dem Härter enthaltenen Isocyanate sind feuchtigkeitsempfindlich und benötigen einen speziellen Prozess zur Isolierung des Kreislaufs.

Decklacke auf Wasserbasis

Wasser-basiertes Polyurethan wird häufig wegen seiner geringen Geruchsentwicklung und Toxizität eingesetzt. Es bleibt beim Aufbringen völlig klar, ohne die leichte Verfärbung, die bei öl-basierten Materialien auftreten kann, und trocknet wesentlich schneller

Polyurethan-Decklacke

Polyurethan-Decklacke werden für Oberflächen mit dauerhaft sehr hohem Glanz verwendet

Lösungen

Einfache Zerstäubungslösungen für manuelle Airmix®-Anwendungen mit Xcite®+ und Xcite®+ Light Pistolen

Diese Lösung beinhaltet ein simples Konzept - mit der Airmix® Xcite®+ oder Xcite®+ Light Spritzpistole - für einen oder zwei Lackierer. Das ergonomische Design der Spritzpistole reduziert die Ermüdung des Bedieners.
