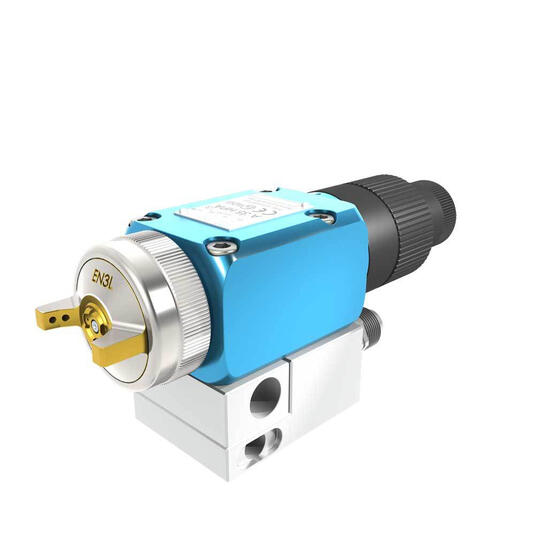

A35 HPA automatische Airspray Spritzpistole

Die automatische Niederdruck-Spritzpistole in Modulbauweise für hohe Stückzahlen bietet eine hervorragende Oberflächenqualität und präzise Regulierung der Spritzstrahlbreite.

Hohe Übertragungseffizienz
Hervorragende Oberflächenqualität
Modularer Aufbau und hohe Zuverlässigkeit

► Zugriff auf das technische Handbuch

Associated informations

Beschreibung

Hohe Übertragungseffizienz
Hervorragende Oberflächenqualität
Modularer Aufbau und hohe Zuverlässigkeit

► Zugriff auf das technische Handbuch

Merkmale

♦ Die Einstellung der Ausbringmenge über den Index-Regler ermöglicht eine präzise Ausbringung
♦ Durch die feine Regulierung der Spritzstrahlbreite wird eine hochwertige Oberfläche und ein optimales Spritzstrahlmuster erzielt
♦ Durch die präzise Bearbeitung des Zerstäuberkopfes ist eine sehr exakte Regulierung des Spritzstrahls möglich

Produktivität

♦ Schnelle Rentabilität durch weniger Sprühverluste und deutliche Materialeinsparungen
♦ Der von 0-90° indexierte Zerstäuberkopf ermöglicht eine schnelle und einfache Einstellung der Spritzstrahlposition
♦ Kürzere Stillstandszeiten durch unkomplizierte Montage
♦ Seitlicher Ausgang zur einfachen Montage an automatischen Systemen
♦ Hinterer Ausgang zur einfachen Einrichtung in Roboteranwendungen
♦ Zirkulation nur durch die Grundplatte, um Druckverluste im Zirkulationssystem zu reduzieren

Nachhaltigkeit

♦ Zuverlässige Nadelabdichtung durch selbstnachstellende Packungspatrone
♦ Lange Lebensdauer durch eine gehärtete Nadel und medienberührte Teile aus Edelstahl oder gehärtetem Edelstahl
♦ Weniger Sprühverluste, dadurch geringere Wartung der Spritzkabine
♦ Der Zerstäuberkopf aus vernickeltem Messing weist eine hohe Beständigkeit gegenüber wasserbasierenden Materialien auf

Tabelle mit technischen Daten

Bezeichnung	Wert	Einheit
Maximaler Materialdruck	6 (87)	bar (psi)
Maximaler Luftdruck	6 (87)	bar (psi)
Empfohlener Zerstäubungsluftdruck	3 to 5	bar (psi)
Luftverbrauch	24 to 44	m3/h (cfm)
Schalt-Luftdruck	3 (44)	bar (psi)
Maximale Materialtemperatur	50 (122)	°C (°F)
Medienberührte Teile aus Edelstahl, PTFE	♦
Körper aus Aluminium	♦
Materialeinlass	2 x F 1/4 NPS, 6-8 hose with fitting supplied
Steuerlufteinlass	F 1/8 NPS, 4-6 hose fitting supplied (T2x4 Cefla)
Zerstäubungslufteinlass	F 1/4 NPS, M 1/4 BSP with fitting supplied
Steuerluft mit Schnellkupplungen	♦
Gewicht	497 (gun only)	g (oz)
ATEX Certification	II2G Ex h IIB T6 Gb X

Konfigurationen

Bezeichnung					Teilenummer
A35 HPA ohne Zerstäubereinheit, ohne Grundplatte					129305000
A35 HPA 07EN3L m. Grundpl. Farbanschluss seitl.					135305101
A35 HPA 09EN3L Grundplatte mit seitlichem Auslass					135305102
A35 HPA 12EN3L Grundplatte mit seitlichem Auslass					135305103
A35 HPA 15EN3L Grundplatte mit seitlichem Auslass					135305104
A35 HPA 18EN3L Grundplatte mit seitlichem Auslass					135305105
A35 HPA 06EN3L Grundplatte mit seitlichem Auslass					135305106
A35 HPA 07EN3L Grundplatte mit hinterem Auslass					135305201
Kit A35 HPA 09EN3L Grundplatte mit hint. Auslass					135305202
A35 HPA 12EN3L Grundplatte mit hinterem Auslass					135305203
A35 HPA 15EN3L Grundplatte mit hinterem Auslass					135305204
A35 HPA 18EN3L Grundplatte mit hinterem Auslass					135305205
A35 hpaA35 HPA 06EN3L Grundplatte mit hinterem Auslass					135305206
A35 hti / hvlp					129300070
A35 hti / hvlp					129300050
A35 hti / hvlp					129300060
A35 HPA 07EN3L Grundplatte mit hinterem Auslass					135305001
A35 HPA 07EN3L Grundplatte mit hinterem Auslass					135305002
A35 HPA 07EN3L Grundplatte mit hinterem Auslass					135305003
A35 HPA 07EN3L Grundplatte mit hinterem Auslass					135305004
A35 HPA 07EN3L Grundplatte mit hinterem Auslass					135305005
A35 HPA 07EN3L Grundplatte mit hinterem Auslass					135305006
A35 hpaA35 HPA 06EN3L Grundplatte mit hinterem Auslass					135305301
A35 hpaA35 HPA 06EN3L Grundplatte mit hinterem Auslass					135305302
A35 hpaA35 HPA 06EN3L Grundplatte mit hinterem Auslass					135305303
A35 hpaA35 HPA 06EN3L Grundplatte mit hinterem Auslass					135305304
A35 hpaA35 HPA 06EN3L Grundplatte mit hinterem Auslass					135305305
A35 hpaA35 HPA 06EN3L Grundplatte mit hinterem Auslass					135305306

Zubehör

Bezeichnung					Teilenummer
Zerstäubereinheit 07EN3L					031305001
Zerstäubereinheit 09EN3L					031305002
Zerstäubereinheit 12EN3L					031305003
Zerstäubereinheit 15EN3L					031305004
Zerstäubereinheit 18EN3L					031305005
Zerstäubereinheit 06EN3L					031305006
Düsennadel 06-07-09-12 für A29 & A35					033300100
Düsennadel 15-18 für A29 &A35					033300200
Zerstäuberkopf EN3L INDEX					132305200
M22 & A29 Düse 06					134130050
M22 Pistole Düse 0,7					134130100
M22 Pistole Düse 0,9					134130200
M22 Pistole Düse 1,2					134130300
M22 Pistole Düse 1,5					134130600
M22 Pistole Düse 1,8					134130700
Nozzle					029253002
Nozzle					049351000
Nozzle					049351700
Nozzle					049351705

Ersatzteile

Designation					Part number
Nozzle					129300901

Dokumente

Alle Dokumente auswählen

Leaflet A35 Automatic Airspray Spray Gun (English version) Sames

Format : application/pdf
Größe : 421Ko

Dokument auswählen

A35 HPA automatische Airspray Spritzpistole

Format :
Größe : 0Po

Dokument auswählen

Sames KATALOG AIRSPRAY Zerstäubung und Equipment v5.3 2021

Format : application/pdf
Größe : 6Mo

Dokument auswählen

Betriebsanleitung

Alle Dokumente auswählen

A 35 | Betriebsanleitung

Format : application/pdf
Größe : 3Mo

Dokument auswählen

Materialien

Epoxidgrundierungen

Epoxidgrundierungen/-dichtstoffe bilden eine nicht-poröse Oberfläche, die typischerweise als erster Basislack auf blankem Stahl empfohlen wird

Mehrkomponenten-Epoxidgrundierungen

Mehrkomponenten-Epoxidgrundierungen/-dichtstoffe sind eine mit Härter gemischte nicht-poröse Oberflächengrundierung, die typischerweise als erster Basislack auf blankem Stahl empfohlen wird

Mehrkomponenten-Polyurethangrundierungen

Mehrkomponenten-Polyurethangrundierungen und -dichtstoffe sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen und verstärken dank der Beimischung eines Härters die Haftung von Deckschichten auf dem Substrat

Grundierungen auf Wasserbasis

Die umweltfreundlichen Grundierungen und Dichtstoffe auf Wasserbasis sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen

Polyurethangrundierungen

Polyurethangrundierungen und -dichtstoffe sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen und verstärken die Haftung von Deckschichten auf dem Substrat

Beizen auf Wasserbasis

Holzschutzbeizen auf Wasserbasis bieten die gleichen Vorteile wie ölbasierte Beizen: Sie lassen sich problemlos verteilen, reparieren und mischen und besitzen eine lange Offenzeit. Eine dickere Zusammensetzung ermöglicht ein kontrolliertes Eindringen, was die Fleckenbildung auf weicheren Hölzern wie Pappel, Kiefer und Ahorn reduziert.

Lösemittelbasierende Beizen

Holzschutzbeizen bestehen aus einem Farbstoff, der in einem Träger oder Lösungsmittel suspendiert bzw. gelöst ist. Beizen dringen nur begrenzt in die Holzporen ein.

Chemikalienbeständige Beschichtungen auf Wasserbasis

Als umweltfreundliche Alternative sind chemikalienbeständige Beschichtungen (Chemical Agent Resistant Coating – CARC) auch auf Wasserbasis erhältlich.

Chemikalienbeständige Mehrkomponenten-Epoxidbeschichtung

Chemikalienbeständige Beschichtungen (Chemical Agent Resistant Coating – CARC) werden meist auf Militärfahrzeugen zum Schutz vor chemischen und biologischen Waffen angewendet. Die Oberfläche der Farbe ist so beschaffen, dass sie nach dem Einwirken chemischer und biologischer Kampfstoffe leicht dekontaminiert werden kann. Außerdem ist die Farbe gegen Stoß- und Schlageinwirkungen sowie gegen eine Entfernung durch Dekontaminierungslösungen beständig.

Chemikalienbeständige Mehrkomponenten-Polyurethanklebstoffe

Chemikalienbeständige Beschichtungen (Chemical Agent Resistant Coating – CARC) können auch aus einer Zweikomponenten-Polyurethanfarbe bestehen; sie werden meist auf Militärfahrzeugen zum Schutz vor chemischen und biologischen Waffen angewendet.

UV-beständige Mehrkomponenten-Epoxidmaterialien

Mit Härter angemischte UV-beständige Epoxidsysteme härten schneller und unter allen Feuchtigkeitsbedingungen aus

UV-härtbare Epoxidmaterialien

UV-härtbare Epoxidsysteme erfordern keine Zugabe von Härtern; sie härten innerhalb von Minuten oder sogar Sekunden aus und besitzen unbegrenzte Offenzeiten.

Mehrkomponenten-Polyurethan-Decklacke

Mehrkomponenten-Polyurethan-Decklacke bestehen aus Zwei- oder Dreikomponenten Isocyanat gehärtetem Polyurethan, das Oberflächen ein dauerhaftes Hochglanz-Finish verleiht. Die in dem Härter enthaltenen Isocyanate sind feuchtigkeitsempfindlich und benötigen einen speziellen Prozess zur Isolierung des Kreislaufs.

Epoxid-Decklacke

Epoxid-Decklacke werden für dekorative Bodenbeläge eingesetzt, wie z. B. Terrazzo-Böden, Chip-Beläge und farbige Hartstoffbeläge.

Mehrkomponenten-Epoxid-Decklack

Zweikomponenten-Epoxidbeschichtungen wurden für mechanisch stark beanspruchte Metallsubstrate entwickelt und benötigen eine geringere Energiezufuhr als wärmegehärtete Materialien

Decklacke auf Wasserbasis

Wasser-basiertes Polyurethan wird häufig wegen seiner geringen Geruchsentwicklung und Toxizität eingesetzt. Es bleibt beim Aufbringen völlig klar, ohne die leichte Verfärbung, die bei öl-basierten Materialien auftreten kann, und trocknet wesentlich schneller

Polyurethan-Decklacke

Polyurethan-Decklacke werden für Oberflächen mit dauerhaft sehr hohem Glanz verwendet

Direktglanz-Epoxid

Mehrkomponenten-Direktglanz-Epoxid

Direktglanz auf Wasserbasis

Epoxidmaterialien mit Metallpigmenten

Die neuesten metallischen Epoxidsysteme auf dem Markt ermöglichen dem Anwender, Effekte zu betonen und Böden ein dreidimensionales Erscheinungsbild zu verleihen.

Materialien auf Wasserbasis mit Metallpigmenten

Polyurethanbeschichtungen auf Wasserbasis eine sehr gute Beständigkeit gegen chemische/physikalische Einwirkungen und einen sehr ausgeprägten Stahleffekt; außerdem sind sie umweltfreundlich.

Mehrkomponenten-Epoxidmaterialien mit Metallpigmenten

Zweikomponenten-Epoxidmaterialien mit einem Feststoffanteil von 100 % und Metallpigmenten sind selbstverlaufend, ermöglichen eine einfache Anwendung und nahtlose Bodenflächen.

Polyurethanmaterialien mit Metallpigmenten

Polyurethanbeschichtungen sind besonders für die Anwendung auf Oberflächen geeignet, die hohem Verschleiß ausgesetzt sind und eine sehr gute Beständigkeit gegen chemische/physikalische Einwirkungen erfordern. Die Metallpartikel verleihen der Oberfläche einen Stahleffekt.

Mehrkomponenten-Polyurethanklebstoffe mit Metallpigmenten

Mehrkomponenten-Polyurethanbeschichtungen bieten eine sehr gute Beständigkeit gegen chemische/physikalische Einwirkungen und einen sehr ausgeprägten Stahleffekt.
