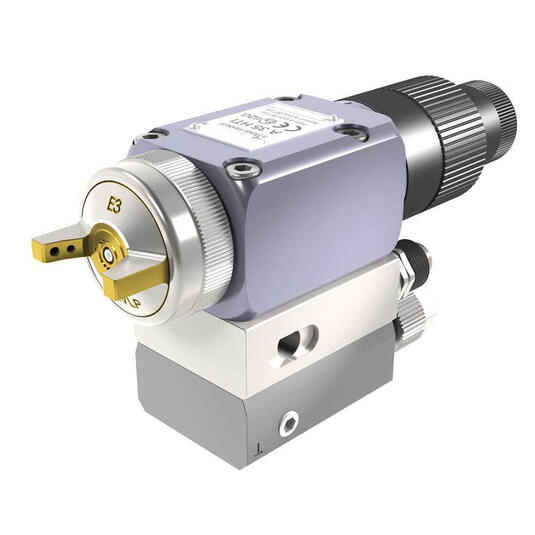

A35 HTI automatische Airspray Spritzpistole

Die automatische Niederdruck-Spritzpistole ist in Modulbauweise ausgeführt und ideal für hohe Stückzahlen mit hervorragender Oberflächenqualität geeignet.

Hohe Übertragungseffizienz (bis zu 72%)
Hervorragende Oberflächenqualität
Modularer Aufbau und hohe Zuverlässigkeit

Associated informations

Beschreibung

Hohe Übertragungseffizienz (bis zu 72%)
Hervorragende Oberflächenqualität
Modularer Aufbau und hohe Zuverlässigkeit

Merkmale

Die Einstellung der Ausbringmenge über den Index-Regler ermöglicht eine präzise Ausbringung
Durch die feine Regulierung der Spritzstrahlbreite wird eine hochwertige Oberfläche und ein optimales Spritzstrahlmuster erzielt
Durch die präzise Bearbeitung des Zerstäuberkopfes ist eine sehr exakte Regulierung des Spritzstrahls möglich

Produktivität

Schnelle Rentabilität durch weniger Sprühverluste und deutliche Materialeinsparungen
Der von 0-90° indexierte Zerstäuberkopf ermöglicht eine schnelle und einfache Einstellung der Spritzstrahlposition
Kürzere Stillstandszeiten durch unkomplizierte Montage (nur vier Schrauben)
Seitlicher Ausgang zur einfachen Montage an automatischen Systemen
Hinterer Ausgang zur einfachen Einrichtung in Roboteranwendungen
Zirkulation nur durch die Grundplatte, um Druckverluste im Zirkulationssystem zu reduzieren

Nachhaltigkeit

Zuverlässige Nadelabdichtung durch selbstnachstellende Packungspatrone
Lange Lebensdauer durch eine gehärtete Nadel und medienberührte Teile aus Edelstahl oder gehärtetem Edelstahl
Weniger Sprühverluste, dadurch geringere Wartung der Spritzkabine
Der Zerstäuberkopf aus vernickeltem Messing weist eine hohe Beständigkeit gegenüber wasserbasierenden Materialien auf

Automatische Spritzpistole in Modulbauweise für hohe Stückzahlen in hervorragender Oberflächenqualität.

Tabelle mit technischen Daten

Bezeichnung	Wert	Einheit
Maximaler Materialdruck	6 (87)	bar (psi)
Maximaler Luftdruck	6 (87)	bar (psi)
Empfohlener Zerstäubungsluftdruck	2 to 2.5	bar (psi)
Luftverbrauch	21 to 31	m3/h (cfm)
Übertragungseffizienz	72	%
Schalt-Luftdruck	3 (43.5)	bar (psi)
Maximale Materialtemperatur	50 (122)	°C (°F)
Medienberührte Teile aus Edelstahl, PTFE	♦
Körper aus Aluminium	♦
Materialeinlass	2 x F 1/4 NPS, 6-8 hose with fitting supplied
Steuerlufteinlass	F 1/8 NPS, 4-6 hose fitting supplied (T2x4 Cefla)
Zerstäubungslufteinlass	F 1/4 NPS, M 1/4 BSP with fitting supplied
Steuerluft mit Schnellkupplungen	♦
Gewicht	497 (gun only)	g (oz)
ATEX Certification	II2G Ex h IIB T6 Gb X

Konfigurationen

Bezeichnung					Teilenummer
A35 hti / hvlp					129300000
A35 hti					135300106
A35 hti					135300107
A35 hti					135300108
A35 hti					135300109
A35 hti					135300110
A35 hti					135300111
A35 hti					135300206
A35 hti					135300207
A35 hti					135300208
A35 hti					135300209
A35 hti					135300210
A35 hti					135300211
A35 hti / hvlp					135300001
A35 hti / hvlp					135300002
A35 hti / hvlp					135300003
A35 hti / hvlp					135300004
A35 hti / hvlp					135300005
A35 hti / hvlp					135300006
A35 hti / hvlp					135300007
A35 hti / hvlp					135300012
A35 hti / hvlp					135300008
A35 hti / hvlp					135300009
A35 hti / hvlp					135300010
A35 hti / hvlp					135300011
A35 hvlp					135300112
A35 hvlp					135300212
A35 hvlp					135300101
A35 hvlp					135300201
A35 hvlp					135300102
A35 hvlp					135300202
A35 hvlp					135300103
A35 hvlp					135300203
A35 hvlp					135300104
A35 hvlp					135300105
A35 hti / hvlp					129300050
A35 hti / hvlp					129300060
A35 hvlp					135300204
A35 hvlp					135300205
A35 hti / hvlp					129300070

Zubehör

Bezeichnung					Teilenummer
Projector					031300006
Projector					031300007
Projector					031300008
Projector					031300009
Projector					031300010
Projector					031300011
Needle					033300100
Needle					033300200
Aircap					132300300
Nozzle					134130050
Nozzle					134130100
Nozzle					134130200
Nozzle					134130300
Nozzle					134130600
Nozzle					134130700
Projector					031300012
Projector					031300001
Projector					031300002
Projector					031300003
Projector					031300004
Projector					031300005
Aircap					132300100
Nozzle					049351000
Nozzle					049351700
Nozzle					049351705
Nozzle					029253002

Ersatzteile

Designation					Part number
Nozzle					129300901

Dokumente

Alle Dokumente auswählen

Leaflet A35 Automatic Airspray Spray Gun (English version) Sames

Format : application/pdf
Größe : 421Ko

Dokument auswählen

Sames KATALOG AIRSPRAY Zerstäubung und Equipment v5.3 2021

Format : application/pdf
Größe : 6Mo

Dokument auswählen

Betriebsanleitung

Alle Dokumente auswählen

A 35 | Betriebsanleitung

Format : application/pdf
Größe : 3Mo

Dokument auswählen

Materialien

Mehrkomponenten-Polyurethangrundierungen

Mehrkomponenten-Polyurethangrundierungen und -dichtstoffe sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen und verstärken dank der Beimischung eines Härters die Haftung von Deckschichten auf dem Substrat

Beizen auf Wasserbasis

Holzschutzbeizen auf Wasserbasis bieten die gleichen Vorteile wie ölbasierte Beizen: Sie lassen sich problemlos verteilen, reparieren und mischen und besitzen eine lange Offenzeit. Eine dickere Zusammensetzung ermöglicht ein kontrolliertes Eindringen, was die Fleckenbildung auf weicheren Hölzern wie Pappel, Kiefer und Ahorn reduziert.

Lösemittelbasierende Beizen

Holzschutzbeizen bestehen aus einem Farbstoff, der in einem Träger oder Lösungsmittel suspendiert bzw. gelöst ist. Beizen dringen nur begrenzt in die Holzporen ein.

Chemikalienbeständige Mehrkomponenten-Polyurethanklebstoffe

Chemikalienbeständige Beschichtungen (Chemical Agent Resistant Coating – CARC) können auch aus einer Zweikomponenten-Polyurethanfarbe bestehen; sie werden meist auf Militärfahrzeugen zum Schutz vor chemischen und biologischen Waffen angewendet.

UV-beständige Mehrkomponenten-Epoxidmaterialien

Mit Härter angemischte UV-beständige Epoxidsysteme härten schneller und unter allen Feuchtigkeitsbedingungen aus

UV-härtbare Epoxidmaterialien

UV-härtbare Epoxidsysteme erfordern keine Zugabe von Härtern; sie härten innerhalb von Minuten oder sogar Sekunden aus und besitzen unbegrenzte Offenzeiten.

Mehrkomponenten-Polyurethan-Decklacke

Mehrkomponenten-Polyurethan-Decklacke bestehen aus Zwei- oder Dreikomponenten Isocyanat gehärtetem Polyurethan, das Oberflächen ein dauerhaftes Hochglanz-Finish verleiht. Die in dem Härter enthaltenen Isocyanate sind feuchtigkeitsempfindlich und benötigen einen speziellen Prozess zur Isolierung des Kreislaufs.

Epoxid-Decklacke

Epoxid-Decklacke werden für dekorative Bodenbeläge eingesetzt, wie z. B. Terrazzo-Böden, Chip-Beläge und farbige Hartstoffbeläge.

Mehrkomponenten-Epoxid-Decklack

Zweikomponenten-Epoxidbeschichtungen wurden für mechanisch stark beanspruchte Metallsubstrate entwickelt und benötigen eine geringere Energiezufuhr als wärmegehärtete Materialien

Decklacke auf Wasserbasis

Wasser-basiertes Polyurethan wird häufig wegen seiner geringen Geruchsentwicklung und Toxizität eingesetzt. Es bleibt beim Aufbringen völlig klar, ohne die leichte Verfärbung, die bei öl-basierten Materialien auftreten kann, und trocknet wesentlich schneller

Polyurethan-Decklacke

Polyurethan-Decklacke werden für Oberflächen mit dauerhaft sehr hohem Glanz verwendet

Direktglanz-Epoxid

Mehrkomponenten-Direktglanz-Epoxid

Direktglanz auf Wasserbasis

Epoxidmaterialien mit Metallpigmenten

Die neuesten metallischen Epoxidsysteme auf dem Markt ermöglichen dem Anwender, Effekte zu betonen und Böden ein dreidimensionales Erscheinungsbild zu verleihen.

Materialien auf Wasserbasis mit Metallpigmenten

Polyurethanbeschichtungen auf Wasserbasis eine sehr gute Beständigkeit gegen chemische/physikalische Einwirkungen und einen sehr ausgeprägten Stahleffekt; außerdem sind sie umweltfreundlich.

Mehrkomponenten-Epoxidmaterialien mit Metallpigmenten

Zweikomponenten-Epoxidmaterialien mit einem Feststoffanteil von 100 % und Metallpigmenten sind selbstverlaufend, ermöglichen eine einfache Anwendung und nahtlose Bodenflächen.

Polyurethanmaterialien mit Metallpigmenten

Polyurethanbeschichtungen sind besonders für die Anwendung auf Oberflächen geeignet, die hohem Verschleiß ausgesetzt sind und eine sehr gute Beständigkeit gegen chemische/physikalische Einwirkungen erfordern. Die Metallpartikel verleihen der Oberfläche einen Stahleffekt.

Mehrkomponenten-Polyurethanklebstoffe mit Metallpigmenten

Mehrkomponenten-Polyurethanbeschichtungen bieten eine sehr gute Beständigkeit gegen chemische/physikalische Einwirkungen und einen sehr ausgeprägten Stahleffekt.
