Die Produktreihe Easy Pump regelt die Durchflussmenge von Nasslacken auf Lösemittel- und Wasserbasis. Die Zahnradpumpen arbeiten optimal mit Automatik- und Roboterzerstäubern von Sames und werden hauptsächlich in der Allgemeinindustrie eingesetzt. Sechs verschiedene Größen stehen zur Verfügung:
Die Fördermenge reicht von 2 bis 50 L/Stunde und ist immer proportional zur Drehzahl der Zahnradpumpe. Die Auswahl der passenden Pumpe geschieht in Abhängigkeit von der gewünschten Fördermenge und dem Drehzahlbereich, der idealerweise unter 80 U/Min liegt.
Das Easy Pump-Sortiment ist 100% kompatibel mit dem UPside CCV-Farbwechselblock von Sames. Für eine maximale Flexibilität besteht ebenfalls die Möglichkeit, die Pumpen mittels Welle mit den im Roboter integrierten Motoren anzutreiben.

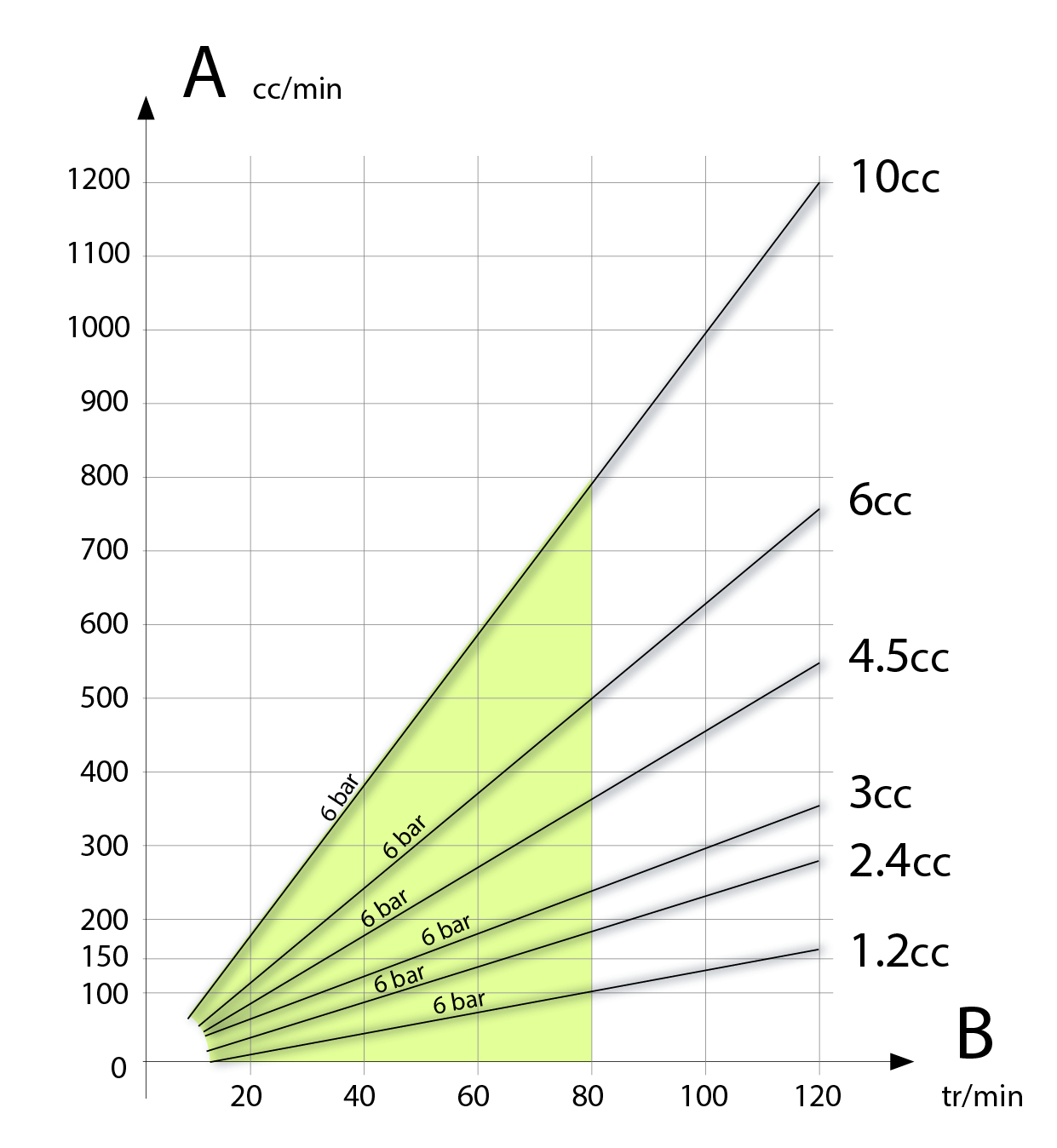

A: Dosiermenge in cc/Min
B: Pumpendrehzahl in U/Min
Die Kurve zeigt den Materialfluss der Pumpe bei einem Gegendruck von 0 bis 6 und von 6 bis 10 bar.
Der grün markierte Bereich ist der empfohlene Arbeitsbereich.
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Maximaler Materialdruck | 15 (220) | bar (psi) |
| Empfohlener Materialdruck | 3 - 7 (45 - 100) | bar (psi) |
| Maximale Materialabgabe | 800 (0,03) | cc/mn (cfm) |
| Minimale Abgabe | 30 (1) | cc/min (cc/oz) |
| Maximaler Lufteingangsdruck | 6 (90) | bar (psi) |
| Genauigkeit bei Normalbedingungen | ± 2 | % |
| Lufteinlass | 2.7x4 | |
| ATEX | II 2 G Ex h IIA T4 Gb | |
| Maximale Nenndrehzahl (U/Min) | 80 | rpm |
| Bezeichnung | Teilenummer | ||||
|---|---|---|---|---|---|
| Zahnradpumpe EasyPump 1,2cc (Inkl. Bypass) | 270000156 | ||||
| Zahnradpumpe EasyPump 2,4cc (Inkl. Bypass) | 270000157 | ||||
| Zahnradpumpe EasyPump 3cc (Inkl. Bypass) | 270000158 | ||||
| Zahnradpumpe EasyPump 4.5cc (Inkl. Bypass) | 270000159 | ||||
| Zahnradpumpe EasyPump 6cc (Inkl. Bypass) | 270000160 | ||||
| Zahnradpumpe EasyPump 10cc (Inkl. Bypass) | 270000161 |
| Bezeichnung | Teilenummer | ||||
|---|---|---|---|---|---|
| Umbausatz von "Compact"-Pumpe auf EasyPump | 910032527 | ||||
| Umbausatz von Easy-Rinsing-Pumpe auf EasyPump | 910032528 | ||||
| Umbausatz von FCG-Pumpe auf EasyPump | 910032530 | ||||
| Umbausatz von H-Pumpe auf EasyPump | 910032532 |
| Bezeichnung | Teilenummer | ||||
|---|---|---|---|---|---|
| Kompletter Bypass-Block | 270000162 | ||||
| UP-Ventil, Steuerventil | 910012239S | ||||
| PTFE-Dichtung | 160000283 | ||||
| Kompletter Dichtungssatz für 1,2 cc Pumpe | 160000277 | ||||
| Kompletter Dichtungssatz für 2,4 cc Pumpe | 160000278 | ||||
| Kompletter Dichtungssatz für 3 cc Pumpe | 160000279 | ||||
| Kompletter Dichtungssatz für 4,5 cc Pumpe | 160000280 | ||||
| Kompletter Dichtungssatz für 6 cc Pumpe | 160000281 | ||||
| Kompletter Dichtungssatz für 10 cc Pumpe | 160000282 | ||||
| Dichtungssatz | 160000288 | ||||
| Lippendichtung aus Viton | 270000032 |
