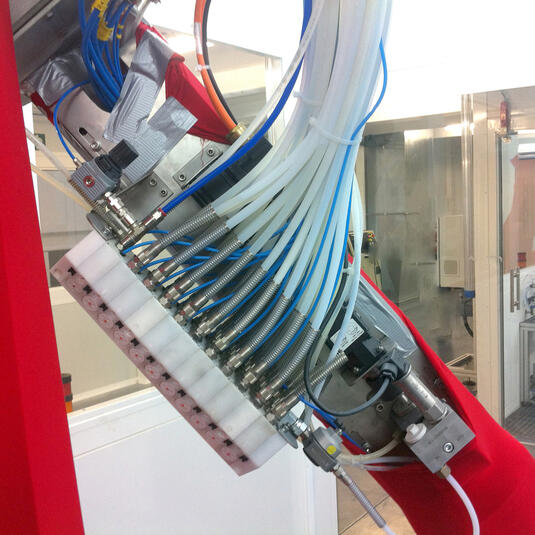

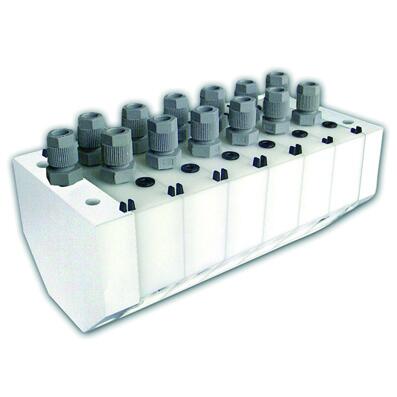

Moduclean ist ein kompakter, modular aufgebauter Farbwechselblock, der um eine Reihe von Komponenten („Slices") erweitert werden kann.
Die Mikroventile an jedem Slice ermöglichen die Verwendung von zwei Materialien (Farb- oder Spülmaterial). Der Farbwechselblock ist zur gleichzeitigen Nutzung mit den folgenden automatischen Spritzkomponenten vorgesehen: PPH308, TRP500, Nanobell2, usw.
Moduclean ist ein kompakter, modular aufgebauter Farbwechselblock, der um eine Reihe von Komponenten („Slices") erweitert werden kann.
Die Mikroventile an jedem Slice ermöglichen die Verwendung von zwei Materialien (Farb- oder Spülmaterial). Der Farbwechselblock ist zur gleichzeitigen Nutzung mit den folgenden automatischen Spritzkomponenten vorgesehen: PPH308, TRP500, Nanobell2, usw.
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Material | Plastic | |
| Maximaler Materialdruck | 10 (150) | bar (psi) |
| Maximale Anzahl von Farben | 24 |
| Designation | Part number | ||||
|---|---|---|---|---|---|
| Moduclean without return | 1514628 | ||||
| Moduclean with return - Europe | 1514627 |
| Designation | Part number | ||||
|---|---|---|---|---|---|
| Moduclean outlet base plate for flowmeter with integrated ball regulator (vertical connection) | 910000309 | ||||
| Moduclean outlet base plate with integrated ball regulator (reverse position) | 910001604 | ||||
| Moduclean outlet base palte with integrated ball regulator | 910001891 | ||||
| Moduclean inlet slice | 1519870 | ||||
| Moduclean outlet slice - 1 outlet - Europe | 1519871 | ||||
| Outlet base plate for flowmeter (horizontal connection) | 856040 |
| Designation | Part number | ||||
|---|---|---|---|---|---|
| Moduclean block without return >6 colors | Contact us | ||||
| Moduclean block with return 4 colors | 910001367 | ||||
| Moduclean block with return 6 colors | 910001368 | ||||
| Moduclean block with return 2 colors | 910001366 | ||||
| Moduclean block without return 4 colors | 910001349 | ||||
| Moduclean block without return 2 colors | 910001348 | ||||
| Moduclean without return 6 colors | 910001350 |
