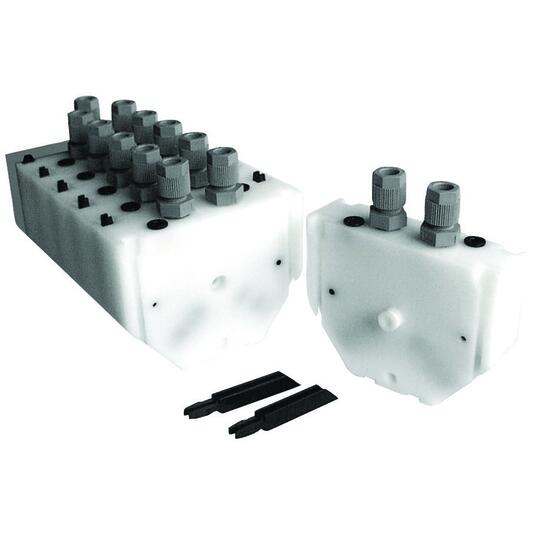

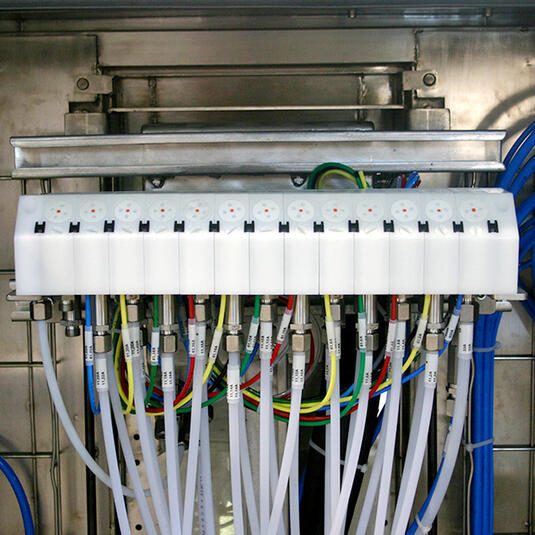

Moduflow ist ein kompakter, modular aufgebauter Farbwechselblock, der um eine Reihe von Komponenten („Slices") erweitert werden kann.
Die Mikroventile an jedem Slice ermöglichen die Verwendung von zwei Materialien (Farb- oder Spülmaterial). Der Farbwechselblock ist zur gleichzeitigen Nutzung mit den folgenden automatischen Spritzkomponenten vorgesehen: PPH308, TRP500, Nanobell2, usw.
Moduflow ist ein kompakter, modular aufgebauter Farbwechselblock, der um eine Reihe von Komponenten („Slices") erweitert werden kann.
Die Mikroventile an jedem Slice ermöglichen die Verwendung von zwei Materialien (Farb- oder Spülmaterial). Der Farbwechselblock ist zur gleichzeitigen Nutzung mit den folgenden automatischen Spritzkomponenten vorgesehen: PPH308, TRP500, Nanobell2, usw.
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Material | Plastic | |
| Maximaler Materialdruck | 5 - 8 (73 - 116) | bar (psi) |
| Maximaler Luftdruck | 40 (581) | bar (psi) |
| Designation | Part number | ||||
|---|---|---|---|---|---|
| Moduflow slice without return - Europe | 910013607 | ||||
| Moduflow slice with return - Europe | 910013608 | ||||
| Moduflow slice without return - US | 1525568 | ||||
| Moduflow slice with return - US | 910005854 |
| Designation | Part number | ||||
|---|---|---|---|---|---|
| Moduflow outlet slicce - 1 outlet - Europe | 1523588 | ||||
| Moduflow outlet bas plate for flowmeter (horizontal connection) - US | 856035 | ||||
| Moduflow inlet slice EU/US | 1519870 | ||||
| Moduflow outlet slice - 1 outlet - US | 1519871 |
