Sames | Nanobell805 Robotik Elektrostatischer Hochrotationszerstäuber

Beschreibung

Erstklassiges Oberflächenfinish
Verbesserte Produktivität
Zuverlässig und einfach zu warten

Performance

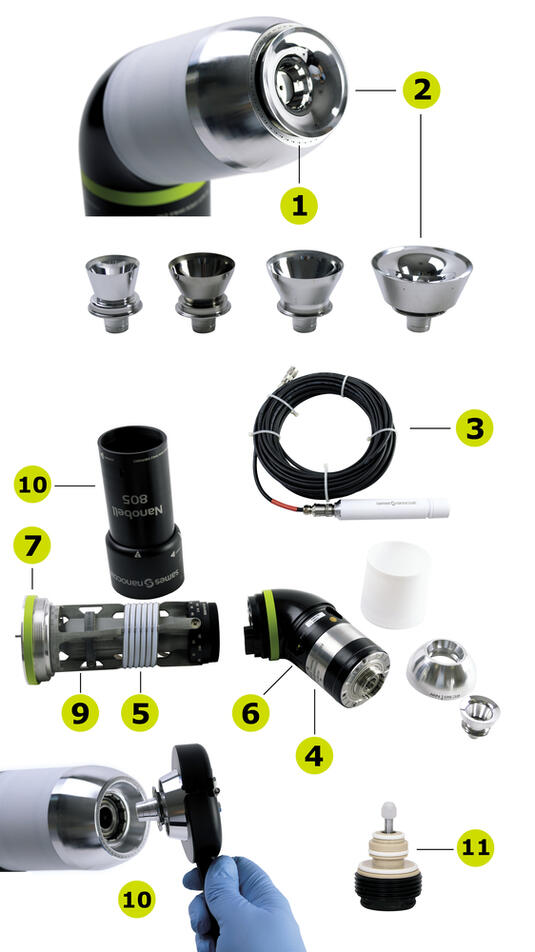

1 Patentierte Lenklufteinheit mit einstellbarem Sprühkegel (schmal bis breit) für einen hohen Auftragswirkungsgrad
2 Große Auswahl an bewährten Hochrotations-Glockentellern sorgt für gleichmäßige Zerstäubung
3 Optimierte Hochspannungseinheit garantiert maximalen elektrostatischen Effekt und höchstmöglichen Auftragswirkungsgrad
4 Brandneuer T8-Luftmotor sorgt für hohe Drehzahlen und ermöglicht somit eine sehr feine Zerstäubung

Produktivität

4 Der T8-Luftmotor sorgt für eine konstante Produktion mit präzisem Durchfluss und Lackapplikationen
5 Optimierte Farbkreisläufe für eine hervorragende Anwendungseffizienz
6 Einfacher Sprühkopf für eine einfache Bedienung ohne besondere Kenntnisse
7 Kompaktes Design und geringes Gewicht ermöglichen die Installation an jedem Ort, für eine maximale Produktivität

Nachhaltigkeit

8 Patentiertes, magnetisches Glockenteller-Befestigungssystem für einen einfachen, sicheren und schnellen Betrieb
9 Integrierte 3D-Drucktechnologie ermöglicht Multifunktionalität in einem leichten und einfachen Teil
10 Einfache Wartung des Zerstäubers dank der Quick disconnect-Schnellkupplung
11 Neu patentierte Nano5-Ventile sind äußerst langlebig
♦ Glockenteller sind standardmäßig in Aluminium verfügbar, optional auch in Titan für eine verlängerte Lebensdauer

Erstklassiges Premium-Finish

Sames blickt auf mehr als 50 Jahre Erfahrung und Expertise in der Glockenzerstäubung zurück. Die mit einem T8-Luftmotor ausgestattete Nanobell 805 sorgt für eine konstante Produktion mit präzisem Durchfluss und hoher Glockendrehzahl. Dank der vollständigen Kontrolle über die Tröpfchengröße wird ein konstantes Sprühmuster und eine gleichmäßige Oberfläche erzielt.
Darüber hinaus trägt die Kombination aus gerader & Vortex-Luft dazu bei, das Material gleichmäßig aufzutragen und das Finish zu verfeinern.

Verbesserte Produktivität

Hohe Produktivität durch die passgenaue Hohlgelenkshalterung für eine Vielzahl an großen Lackierrobotern eignet und sowohl Lösemittel- als auch Wasserlack kontinuierlich aufträgt. Das GNM300 Hochspannungs-Steuermodul sorgt für eine optimale Hochspannungsleistung, um einen hervorragenden Umgriff zu erzeugen und die Geschwindigkeit des Roboters zu beschleunigen.

Die Kombination aus gerader und Vortex-Luft ist variabel einstellbar, sodass das Spritzbild an die Form des Bauteils angepasst und die Produktion kontinuierlich optimiert werden kann.

Zuverlässig und einfach zu warten

Hoher Wartungsstandard dank zuverlässiger Komponenten wie dem robusten T8-Luftmotor, der Hochspannungseinheit und den Roboter-Anschlüssen. Unser Know-how zielt darauf ab, Ausfallzeiten zu reduzieren, den Einsatz unter anspruchsvollen Bedingungen zu ermöglichen und eine lange Lebensdauer zu ermöglichen.

Tabelle mit technischen Daten

Bezeichnung	Wert	Einheit
Gewicht	5.5 (11)	kg (lbs)
Viskositätsbereich (min-max)	15 - 65	seconds FORD Cup#4
Standardmäßiger Materialversorgungsdruck	6-8 (87-116)	bar (psi)
Maximaler Materialdruck	10 (145)	bar (psi)
Minimale Ausbringmenge	30 (0.008)	cc/min (gal/min)
Standard-Ausbringmenge	400 (0.1)	cc/min (gal/min)
Maximale Ausbringmenge	800 (0.21)	cc/min (gal/min)
Lenkluftverbrauch (Min.-Max.)	200-900	Nl/min
Lagerluftverbrauch	125	Nl/min
Steuerluftverbrauch	10	Nl/min
Maximaler Luftdruck	7 (101)	bar (psi)
Drehzahl	65 000	rpm
Max. Spannung	80	kV
Max. Stromstärke	100	µA
ATEX	SB: II 2 G 350 mJ < Ex < 2J
ATEX	ICWB: II 3 G T6 X E > 2J
Hochspannungseinheit	HVU 8010
Hochspannungskontrollmodul	GNM300: II (2) G [350 mJ < Ex < 2J]

Konfigurationen

Bezeichnung					Artikelnummer
Nanobell805 Hohlgelenk - Lösemittellack hoher Widerstand					910031760
Nanobell805 Hohlgelenk -Lösemittellack niedriger Widerstand					910035762
Nanobell805 Hohlgelenk- Innenaufladung Wasserlack					910031761
Nanobell805 - 2K Hohlgelenk - Lösemittellack hoher Widerstand					910033017
Nanobell805 - 2K Hohlgelenk - Lösemittellack niedriger Widerstand					910037278
Nanobell805- 2K Hohlgelenk - Innenaufladung Wasserlack					910033018

Zubehör

Bezeichnung					Artikelnummer
Werkzeugsatz Nanobell801 RBHW / Nanobell805 mit Glockenteller EX35 - inkl. aller notwendigen Wartungswerkzeuge					910033145-35
Werkzeugsatz Nanobell801 RBHW / Nanobell805 mit Glockenteller EX43 - inkl. aller notwendigen Wartungswerkzeuge					910033145-43
Werkzeugsatz Nanobell801 RBHW / Nanobell805 mit Glockenteller EX50 - inkl. aller notwendigen Wartungswerkzeuge					910033145-50
Werkzeugsatz Nanobell801 RBHW / Nanobell805 mit Glockenteller EX65 - inkl. aller notwendigen Wartungswerkzeuge					910033145-65
EC35: Werkzeug zur Glockentellerentfernung					900005784
EC43: Werkzeug zur Glockentellerentfernung					900018693
EC50: Werkzeug zur Glockentellerentfernung					900000803
EX65 Werkzeug zur Glockentellerentfernung					1204427

Sets

Bezeichnung					Artikelnummer
Electrical Kit Including: - GNM300 - Low Voltage Cable with connector from GNM300 (18m) - Low Voltage Cable with connector to High Voltage Unit (8m)					910038718
Electrical Kit Including: - GNM300 with Remote Display - Low Voltage Cable with connector from GNM300 (18m) - Low Voltage Cable with connector to High Voltage Unit (8m)					910038719
Electrical Kit Including: - GNM300 - Low Voltage Cable with connector from GNM300 (18m) - Low Voltage Cable with connector to High Voltage Unit (8m) - PROFINET Network Board					910038720
Electrical Kit Including: - GNM300 - BSC300 - Exhaust Microphone Sensor with 20m high flexible cable - Low Voltage Cable with connector from GNM300 (18m) - Low Voltage Cable with connector to High Voltage Unit (8m)					910038132
Electrical Kit Including: - GNM300 - BSC300 - Exhaust Microphone Sensor with 20m high flexible cable - Low Voltage Cable with connector from GNM300 (18m) - Low Voltage Cable with connector to High Voltage Unit (8m) - PROFINET Network Board					910038721
Electrical Kit Including: - GNM300 with Remote Display - BSC300 with Remote Display - Exhaust Microphone Sensor with 20m high flexible cable - Low Voltage Cable with connector from GNM300 (18m) - Low Voltage Cable with connector to High Voltage Unit (8m)					910038722
Electrical Kit Including: - GNM300 with Remote Display - BSC300 with Remote Display - Exhaust Microphone Sensor with 20m high flexible cable - Low Voltage Cable with connector from GNM300 (18m) - Low Voltage Cable with connector to High Voltage Unit (8m)					910038723
Electrical Kit Including: - GNM300 - Low Voltage Cable with bare wires from GNM300 (17m) - Junction Box - Low Voltage Cable with bare wires to High Voltage Unit (8m)					910030263
Electrical Kit Including: - GNM300 - BSC300 - Exhaust Microphone Sensor with 20m high flexible cable - Low Voltage Cable from GNM300 to High Voltage Unit (20m) - Ethernet/IP Network Board					910036214
Electrical Kit Including: - GNM300 - BSC300 - Exhaust Microphone Sensor with 20m high flexible cable - Low Voltage Cable with bare wires from GNM300 (17m) - Junction Box - Low Voltage Cable with bare wires to High Voltage Unit (8m)					910031938
Electrical Kit Including: - GNM300 - BSC300 - Exhaust Microphone Sensor with 20m high flexible cable - Low Voltage Cable from GNM300 to High Voltage Unit (20m) - PROFINET Network Board					910036103
Electrical Kit Including: - GNM300 - BSC300 - Exhaust Microphone Sensor with 20m high flexible cable - Low Voltage Cable with bare wires from GNM300 (22m) - Junction Box - Low Voltage Cable with bare wires to High Voltage Unit (4.8m) - Ethercat Network Bo					910035223

Ersatzteile

Bezeichnung					Artikelnummer
Glockenteller EC35 Aluminium					910000636
Glockenteller EC35 Titan					910011188
Glockenteller EC43 Titan					910028230
Glockenteller EC50 Aluminium					910003159
Glockenteller EC50 Titan					910008756
Glockenteller Viscobell EX50 Aluminium					910037882
Glockenteller Viscobell EX50 Titan					910035753
Glockenteller EX65 Aluminium					910004615
Glockenteller EX65 Titan					910009383
Glockenteller Viscobell EX65 Aluminium					910034426
Glockenteller Viscobell EX65 Titan					910035487
Lenklufteinheit 35 NW					900018351
Lenklufteinheit 43 NW					900021255
Lenklufteinheit 50 NW					900018225
Lenklufteinheit 65 NW					900018362
Hochspannungseinheit 6015					910032847
Hochspannungseinheit 8010					910035324
Hochspannungseinheit 287N					910031113
Nano5-Ventil					910029032S

Dokumente

Alle Dokumente auswählen

NANOBELL 805 Robotic

Format : application/pdf
Größe : 437Ko

Dokument auswählen

Betriebsanleitung

Alle Dokumente auswählen

Anleitung Benutzer

Format : application/pdf
Größe : 290Ko

Dokument auswählen

Materialien

Epoxidgrundierungen

Epoxidgrundierungen/-dichtstoffe bilden eine nicht-poröse Oberfläche, die typischerweise als erster Basislack auf blankem Stahl empfohlen wird

Mehrkomponenten-Epoxidgrundierungen

Mehrkomponenten-Epoxidgrundierungen/-dichtstoffe sind eine mit Härter gemischte nicht-poröse Oberflächengrundierung, die typischerweise als erster Basislack auf blankem Stahl empfohlen wird

Mehrkomponenten-Polyurethangrundierungen

Mehrkomponenten-Polyurethangrundierungen und -dichtstoffe sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen und verstärken dank der Beimischung eines Härters die Haftung von Deckschichten auf dem Substrat

Grundierungen auf Wasserbasis

Die umweltfreundlichen Grundierungen und Dichtstoffe auf Wasserbasis sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen

Polyurethangrundierungen

Polyurethangrundierungen und -dichtstoffe sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen und verstärken die Haftung von Deckschichten auf dem Substrat

UV-beständige Mehrkomponenten-Epoxidmaterialien

Mit Härter angemischte UV-beständige Epoxidsysteme härten schneller und unter allen Feuchtigkeitsbedingungen aus

UV-Materialien mit 100 % Feststoffanteil

UV-Beschichtungen können bis zu 100 % aus Feststoffen bestehen, so dass sie keine flüchtigen umweltschädlichen Komponenten aufweisen

Wasserbasierende UV-Materialien

Wasserbasierende UV-Beschichtungen können in ästhetischer Hinsicht als gleichwertig zu Zweikomponenten-Acryl- und Polyurethan-Beschichtungen auf Lösemittelbasis betrachtet werden. Die Produktpalette umfasst sowohl pigmentierte, als auch transparente Produkte.

UV-härtbare Epoxidmaterialien

UV-härtbare Epoxidsysteme erfordern keine Zugabe von Härtern; sie härten innerhalb von Minuten oder sogar Sekunden aus und besitzen unbegrenzte Offenzeiten.

UV-stabile Mehrkomponenten-Polyurethanmaterialien

UV-stabile Mehrkomponenten-Polyurethane weisen eine sehr hohe UV-Stabilität auf; durch Mischen mit Härter ergibt sich eine sehr hohe Haltbarkeit und UV-Beständigkeit.

UV-stabile Polyurethanmaterialien

UV-stabile Polyurethane wurden speziell für ihre UV-Stabilität entwickelt. Die Beschichtung ist langlebig, bietet einen hervorragenden Schutz des Substrats, eine attraktive Oberfläche und lässt sich leicht verarbeiten.

Mehrkomponenten-Polyurethan-Decklacke

Mehrkomponenten-Polyurethan-Decklacke bestehen aus Zwei- oder Dreikomponenten Isocyanat gehärtetem Polyurethan, das Oberflächen ein dauerhaftes Hochglanz-Finish verleiht. Die in dem Härter enthaltenen Isocyanate sind feuchtigkeitsempfindlich und benötigen einen speziellen Prozess zur Isolierung des Kreislaufs.

Epoxid-Decklacke

Epoxid-Decklacke werden für dekorative Bodenbeläge eingesetzt, wie z. B. Terrazzo-Böden, Chip-Beläge und farbige Hartstoffbeläge.

Mehrkomponenten-Epoxid-Decklack

Zweikomponenten-Epoxidbeschichtungen wurden für mechanisch stark beanspruchte Metallsubstrate entwickelt und benötigen eine geringere Energiezufuhr als wärmegehärtete Materialien

Decklacke auf Wasserbasis

Wasser-basiertes Polyurethan wird häufig wegen seiner geringen Geruchsentwicklung und Toxizität eingesetzt. Es bleibt beim Aufbringen völlig klar, ohne die leichte Verfärbung, die bei öl-basierten Materialien auftreten kann, und trocknet wesentlich schneller

Polyurethan-Decklacke

Polyurethan-Decklacke werden für Oberflächen mit dauerhaft sehr hohem Glanz verwendet

Direktglanz-Epoxid

Epoxidmaterialien mit Metallpigmenten

Die neuesten metallischen Epoxidsysteme auf dem Markt ermöglichen dem Anwender, Effekte zu betonen und Böden ein dreidimensionales Erscheinungsbild zu verleihen.

Materialien auf Wasserbasis mit Metallpigmenten

Polyurethanbeschichtungen auf Wasserbasis eine sehr gute Beständigkeit gegen chemische/physikalische Einwirkungen und einen sehr ausgeprägten Stahleffekt; außerdem sind sie umweltfreundlich.

Mehrkomponenten-Epoxidmaterialien mit Metallpigmenten

Zweikomponenten-Epoxidmaterialien mit einem Feststoffanteil von 100 % und Metallpigmenten sind selbstverlaufend, ermöglichen eine einfache Anwendung und nahtlose Bodenflächen.

Polyurethanmaterialien mit Metallpigmenten

Polyurethanbeschichtungen sind besonders für die Anwendung auf Oberflächen geeignet, die hohem Verschleiß ausgesetzt sind und eine sehr gute Beständigkeit gegen chemische/physikalische Einwirkungen erfordern. Die Metallpartikel verleihen der Oberfläche einen Stahleffekt.

Mehrkomponenten-Polyurethanklebstoffe mit Metallpigmenten

Mehrkomponenten-Polyurethanbeschichtungen bieten eine sehr gute Beständigkeit gegen chemische/physikalische Einwirkungen und einen sehr ausgeprägten Stahleffekt.
