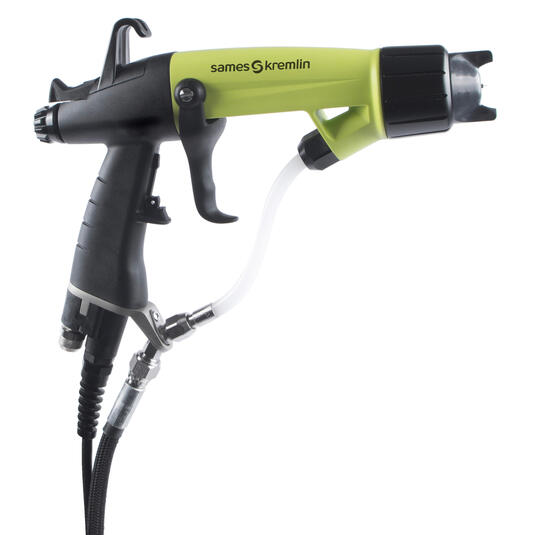

Nanogun+ Airspray Manuelle, elektrostatische Pistole im Niederdruckbereich

Die Know-how von Sames im Düsendesign sowie in der Elektrostatik fließt in die Konzeption der Nanogun+ Airspray ein. Sie erzeugt eine optimale Zerstäubung von Lösemittellacken im mittleren Druckbereich und eignet sich somit für viele Märkte.

Die unvergleichbare manuelle Elektrostatikpistole im Niederdruckbereich

Hoher Auftragwirkungsgrad für eine maximale Lackeinsparung
Optimale Abdeckung für hervorragende Beschichtungen
Die leichteste, elektrostatische Pistole für einen bestmöglichen Komfort des Bedieners

Liquid-Paint-GI067.jpg Nanogun MV HR Products & Solutions > Products, Products & Solutions > Solutions > Equipment in situa

Liquid-Paint-GI187.jpg Nanogun MV HR Products & Solutions > Products Airspray, Manual guns, Pictures

Liquid-Paint-GI252.jpg Example of instal Products & Solutions > Products, Products & Solutions > Solutions > Layout Airspray

Associated informations

Beschreibung

Hoher Auftragwirkungsgrad für eine maximale Lackeinsparung
Optimale Abdeckung für hervorragende Beschichtungen
Die leichteste, elektrostatische Pistole für einen bestmöglichen Komfort des Bedieners

Performance

1 Automatische Steuerung der Hochspannung zur Aufrechterhaltung einer konstanten Farbmenge für einen höheren Auftragwirkungsgrad
2 Optimaler Umgriffeffekt und Abdeckung für eine maximale Lackeinsparung unter Hochspannung UND hoher Stromstärke
♦ Exzellente Deckkraft und gleichmäßige Schichtdicke für eine hervorragende Endverarbeitung
♦ Breiter Viskositätsbereich zur Abdeckung aller Produktspezifikationen bei reduzierten Kosten

Produktivität

3 Spritzstrahlbreite und Durchflussmenge dank intuitiver Bedienelemente leicht einstellbar
4 Wechsel von Flach- zu Rundstrahl schnell und einfach
5 Hochspannung wird bei Nadelbewegung ausgelöst - kein Drucksensor für höhere Sicherheit
6 GNM6080 Steuermodul stellt intelligente Diagnose für eine verbesserte Wartung
♦ Die leichteste, elektrostatische Pistole auf dem Markt

Nachhaltigkeit

7 Quick Disconnect für eine optimierte Wartung
8 Externer Farbkreislauf mit vereinfachtem Zugang für einfachen Austausch
9 Spiralmaterialschlauch (Coil) für eine sichere Applikation von Metallicfarben
♦ Reduzierte Betriebskosten dank 30% weniger Verschleißteilen (gegenüber Marktstandards)
♦ Zuverlässige Materialien sorgen für lange Lebensdauer bei intensiver Nutzung

Basierend auf unserer 70-jährigen Erfahrung in der Elektrostatik, hat Sames die einzige elektrostatische Spritzpistole entwickelt, die sowohl mit Hochspannung als auch mit hoher Stromstärke spritzt. Sie gewährleistet damit eine optimale Aufladung und Transport des Lacks von der Pistole zum Werkstück hin. Die neue Konzeption liefert einen bis zu 20% höheren Auftragwirkungsgrad im Vergleich zu früheren Pistolendesigns.

Die manuelle elektrostatische Niederdruckpistole Nanogun+ Airspray eignet sich für viele Märkte, wie z.B. der Luft- und Raumfahrt, Landwirtschaft und Bauwesen, Metallmöbel, Holz- und Automobilindustrie.

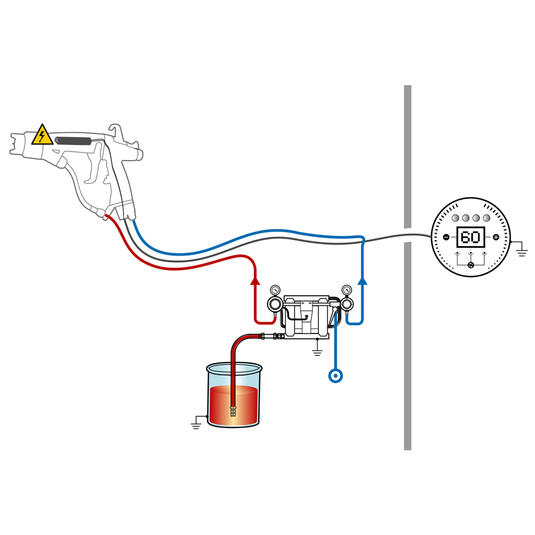

Die Lack-Versorgung der Pistole erfolgt über eine Pumpe, einen Druckbehälter oder ein Zirkulationssystem. Beim Zerstäuben folgen die aufgeladenen Lacktröpfchen den Linien des elektrischen Feldes zum Werkstück. Der Elektrostatik-Effekt sorgt für erhebliche Lackeinsparungen und einen exzellenten Umgriffeffekt, sodass Overspray und Verschmutzung reduziert werden. Die Hinzugabe von Druckluft verbessert das Eindringen in Hohlräume.

Tabelle mit technischen Daten

Bezeichnung	Wert	Einheit
Maximaler Materialdruck	7 (101)	bar (psi)
Maximaler Materialauslass	750 (25)	cc/min (oz/min)
Minimaler Materialauslass	100 (3.38)	cc/min (oz/min)
Maximaler Luftdruck	7 (101)	bar (psi)
Maximale Materialtemperatur	45 (113)	°C (°F)
Abzug mit Sicherheitssperre	♦
Empfohlener Materialviskositätsbereich	14 - 50	s CA4
Hochspannung (Max.)	60	kV
Strom	80	µA
Gewicht	488 (17)	g (oz)
ATEX	II 2 G 0.24 mJ
Hochspannungskontrollmodul	GNM6080: II (2) G [0.24 mJ]

Konfigurationen

Bezeichnung	Widerstand (hoch, mittel, niedrig)	Coil	Spritzstrahltyp	Nadelgröße	Spritzstrahlbreite	Schlauchlänge	Artikelnummer
Nanogun+ Airspray	Hoch		Flachstrahl		37 cm	7.5 m (25 ft)	910017223-07
Nanogun+ Airspray	Hoch		Rundstrahl	8 mm (.315 in)	20 cm	7.5 m (25 ft)	910017224-07
Nanogun+ Airspray	Hoch		Rundstrahl	12 mm (.472 in)	21 cm	7.5 m (25 ft)	910017741-07
Nanogun+ Airspray	Hoch	◆	Flachstrahl		37 cm	7.5 m (25 ft)	910020036-07
Nanogun+ Airspray	Hoch	◆	Rundstrahl	8 mm (.315 in)	20 cm	7.5 m (25 ft)	910022359-07
Nanogun+ Airspray	Hoch		Rundstrahl		37 cm	15 m (50 ft)	910017223-15
Nanogun+ Airspray	Hoch		Rundstrahl	8 mm (.315 in)	20 cm	15 m (50 ft)	910017224-15
Nanogun+ Airspray	Hoch		Rundstrahl	12 mm (.472 in)	21 cm	15 m (50 ft)	910017741-15
Nanogun+ Airspray	Hoch		Flachstrahl		37 cm	25 m (80 ft)	910017223-25
Nanogun+ Airspray	Mittel		Flachstrahl		37 cm	7.5 m (25 ft)	910025622-07
Nanogun+ Airspray	Mittel		Rundstrahl	8 mm (.315 in)	20 cm	7.5 m (25 ft)	910025620-07
Nanogun+ Airspray	Mittel		Rundstrahl	12 mm (.472 in)	21 cm	7.5 m (25 ft)	910025621-07
Nanogun+ Airspray	Mittel		Flachstrahl		37 cm	15 m (50 ft)	910025622-15
Nanogun+ Airspray	Mittel		Rundstrahl	8 mm (.315 in)	20 cm	15 m (50 ft)	910025620-15
Nanogun+ Airspray	Mittel		Rundstrahl	12 mm (.472 in)	21 cm	15 m (50 ft)	910025621-15
Nanogun+ Airspray	Niedrig		Flachstrahl		37 cm	7.5 m (25 ft)	910017221-07
Nanogun+ Airspray	Niedrig		Rundstrahl	6 mm (.236 in)	19 cm	7.5 m (25 ft)	910022100-07
Nanogun+ Airspray	Niedrig		Rundstrahl	8 mm (.315 in)	20 cm	7.5 m (25 ft)	910017222-07
Nanogun+ Airspray	Niedrig		Rundstrahl	12 mm (.472 in)	21 cm	7.5 m (25 ft)	910017742-07
Nanogun+ Airspray	Niedrig		Flachstrahl		37 cm	15 m (50 ft)	910017221-15
Nanogun+ Airspray	Niedrig		Rundstrahl	8 mm (.315 in)	20 cm	15 m (50 ft)	910017222-15
Nanogun+ Airspray	Niedrig		Rundstrahl	12 mm (.472 in)	21 cm	15 m (50 ft)	910017742-15
Nanogun+ Airspray	Niedrig		Rundstrahl	8 mm (.315 in)	20 cm	25 m (80 ft)	910017222-25
NANOGUN+ AIRSPRAY HR Flat 7,5M + GNM 6080 EU mit Minicoil - 2-Finger-Version	Hoch	◆	Flachstrahl		37 cm	7.5 m (25 ft)	910034181-07
NANOGUN+ AIRSPRAY HR S-Vortex06 7,5M + GNM 6080 EU mit Minicoil - 2-Finger-Version	Hoch	◆	Rundstrahl	6 mm (.236 in)	19 cm	7.5 m (25 ft)	910034259-07
NANOGUN+ AIRSPRAY HR S-Vortex08 7,5M + GNM 6080 EU mit Minicoil - 2-Finger-Version	Hoch	◆	Rundstrahl	8 mm (.315 in)	20 cm	7.5 m (25 ft)	910034183-07
NANOGUN+ AIRSPRAY HR S-Vortex12 7,5M + GNM 6080 EU mit Minicoil - 2-Finger-Abzug	Hoch	◆	Rundstrahl	12 mm (.472 in)	21 cm	7.5 m (25 ft)	910034260-07
NANOGUN+ AIRSPRAY HR Flat 7,5M + GNM 6080 EU - 4-Finger-Abzug	Hoch		Flachstrahl		37 cm	7.5 m (25 ft)	910034184-07
NANOGUN+ AIRSPRAY HR S-Vortex06 7,5M + GNM 6080 EU - 4-Finger-Abzug	Hoch		Rundstrahl	6 mm (.236 in)	19 cm	7.5 m (25 ft)	910034187-07
NANOGUN+ AIRSPRAY HR S-Vortex08 7,5M + GNM 6080 EU - 4-Finger-Abzug	Hoch		Rundstrahl	8 mm (.315 in)	20 cm	7.5 m (25 ft)	910034186-07
NANOGUN+ AIRSPRAY HR S-Vortex12 7,5M + GNM 6080 EU - 4-Finger-Abzug	Hoch		Rundstrahl	12 mm (.472 in)	21 cm	7.5 m (25 ft)	910034185-07

Zubehör

Bezeichnung	Artikelnummer
Zerstäuberkopf Flachstrahl	900009014
Flachstrahldüse Nanogun	1406402
Zerstäuberkopf Rundstrahl 6 mm (.236 in)	900011365
Düse Rundstrahl 6 mm (.236 in)	910018322
Zerstäuberkopf Rundstrahl 8 mm (.315 in)	900010503
Düse Rundstrahl 8 mm (.315 in)	910003847
Zerstäuberkopf Rundstrahl 12 mm (.472 in)	900010504
Düse Rundstrahl 12 mm (.472 in)	910003920

Ersatzteile

Designation					Artikelnummer
Vergrößerter Knopf für Lufteinstellungen					900020056
Neuer Luftventilsatz mit Unterlegscheibe					910018203
Kit Minicoil NANOGUN+ Airspray HR					910034975
Kit 4 Finger-Abzug NANOGUN+ Airspray HR					910030837
Wartungskit mit Dichtungen für Nanogun+ Airspray					910021244

Dokumente

Alle Dokumente auswählen

Nanogun Airspray

Format : application/pdf
Größe : 454Ko

Dokument auswählen

Sames - Katalog Elektrostatik v 1.0

Format : application/pdf
Größe : 15Mo

Dokument auswählen

Betriebsanleitung

Alle Dokumente auswählen

Nanogun Airspray (Optionen für die Automobilbranche) | Betriebsanleitung

Format : application/pdf
Größe : 2Mo

Dokument auswählen

Nanogun+ Airspray - GNM 6080 (LR - HR) | Betriebsanleitung

Format : application/pdf
Größe : 12Mo

Dokument auswählen

Materialien

Epoxidgrundierungen

Epoxidgrundierungen/-dichtstoffe bilden eine nicht-poröse Oberfläche, die typischerweise als erster Basislack auf blankem Stahl empfohlen wird

Mehrkomponenten-Epoxidgrundierungen

Mehrkomponenten-Epoxidgrundierungen/-dichtstoffe sind eine mit Härter gemischte nicht-poröse Oberflächengrundierung, die typischerweise als erster Basislack auf blankem Stahl empfohlen wird

Mehrkomponenten-Polyurethangrundierungen

Mehrkomponenten-Polyurethangrundierungen und -dichtstoffe sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen und verstärken dank der Beimischung eines Härters die Haftung von Deckschichten auf dem Substrat

Grundierungen auf Wasserbasis

Die umweltfreundlichen Grundierungen und Dichtstoffe auf Wasserbasis sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen

Polyurethangrundierungen

Polyurethangrundierungen und -dichtstoffe sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen und verstärken die Haftung von Deckschichten auf dem Substrat

Eindringmittel (zerstörungsfreie Prüfung)

Eine Farbeindringprüfung (Dye Penetrant Inspection – DPI), auch als Flüssigkeitseindringprüfung (Liquid Penetrant Inspection – LPI) oder Eindringprüfung (Penetrant Testing – PT) bezeichnet, ist ein häufig angewendetes, kostengünstiges Prüfverfahren zur Lokalisierung von Oberflächendefekten in allen nicht-porösen Materialien (Metalle, Kunststoffe oder Keramik). Das Eindringmittel kann auf allen Nichteisenmetallen und Eisenmaterialien angewendet werden, obwohl bei Eisenmaterialien meist die Magnetpulverprüfung angewendet wird, da durch sie auch Defekte unter der Oberfläche festgestellt werden können.

Beizen auf Wasserbasis

Holzschutzbeizen auf Wasserbasis bieten die gleichen Vorteile wie ölbasierte Beizen: Sie lassen sich problemlos verteilen, reparieren und mischen und besitzen eine lange Offenzeit. Eine dickere Zusammensetzung ermöglicht ein kontrolliertes Eindringen, was die Fleckenbildung auf weicheren Hölzern wie Pappel, Kiefer und Ahorn reduziert.

Mehrkomponenten-Polyurethan-Decklacke

Mehrkomponenten-Polyurethan-Decklacke bestehen aus Zwei- oder Dreikomponenten Isocyanat gehärtetem Polyurethan, das Oberflächen ein dauerhaftes Hochglanz-Finish verleiht. Die in dem Härter enthaltenen Isocyanate sind feuchtigkeitsempfindlich und benötigen einen speziellen Prozess zur Isolierung des Kreislaufs.

Epoxid-Decklacke

Epoxid-Decklacke werden für dekorative Bodenbeläge eingesetzt, wie z. B. Terrazzo-Böden, Chip-Beläge und farbige Hartstoffbeläge.

Mehrkomponenten-Epoxid-Decklack

Zweikomponenten-Epoxidbeschichtungen wurden für mechanisch stark beanspruchte Metallsubstrate entwickelt und benötigen eine geringere Energiezufuhr als wärmegehärtete Materialien

Decklacke auf Wasserbasis

Wasser-basiertes Polyurethan wird häufig wegen seiner geringen Geruchsentwicklung und Toxizität eingesetzt. Es bleibt beim Aufbringen völlig klar, ohne die leichte Verfärbung, die bei öl-basierten Materialien auftreten kann, und trocknet wesentlich schneller

Polyurethan-Decklacke

Polyurethan-Decklacke werden für Oberflächen mit dauerhaft sehr hohem Glanz verwendet

Direktglanz-Epoxid

Mehrkomponenten-Direktglanz-Epoxid

Epoxidmaterialien mit Metallpigmenten

Die neuesten metallischen Epoxidsysteme auf dem Markt ermöglichen dem Anwender, Effekte zu betonen und Böden ein dreidimensionales Erscheinungsbild zu verleihen.

Materialien auf Wasserbasis mit Metallpigmenten

Polyurethanbeschichtungen auf Wasserbasis eine sehr gute Beständigkeit gegen chemische/physikalische Einwirkungen und einen sehr ausgeprägten Stahleffekt; außerdem sind sie umweltfreundlich.

Mehrkomponenten-Epoxidmaterialien mit Metallpigmenten

Zweikomponenten-Epoxidmaterialien mit einem Feststoffanteil von 100 % und Metallpigmenten sind selbstverlaufend, ermöglichen eine einfache Anwendung und nahtlose Bodenflächen.

Polyurethanmaterialien mit Metallpigmenten

Polyurethanbeschichtungen sind besonders für die Anwendung auf Oberflächen geeignet, die hohem Verschleiß ausgesetzt sind und eine sehr gute Beständigkeit gegen chemische/physikalische Einwirkungen erfordern. Die Metallpartikel verleihen der Oberfläche einen Stahleffekt.

Mehrkomponenten-Polyurethanklebstoffe mit Metallpigmenten

Mehrkomponenten-Polyurethanbeschichtungen bieten eine sehr gute Beständigkeit gegen chemische/physikalische Einwirkungen und einen sehr ausgeprägten Stahleffekt.

Lösungen

Elektrostatische Airspray Lösung für wasserbasierte Materialien – Isocube

Diese Lösung erklärt ein einfaches Airspray-Konzept, bei dem mit unserer ISOCUBE wasserbasierte Lacke elektrostatisch appliziert werden

Elektrostatischer Airspray-Auftrag von Lösemittel-Lacken, ein Lackierer

Diese Lösung ist ein einfaches Montagekonzept, das Lösemittel-Lacke für den elektrostatischen Auftrag an einen Lackierer liefert.
