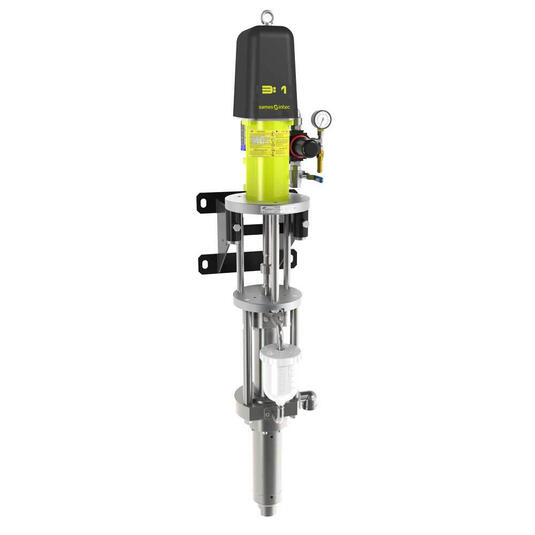

PCS 03R440 Airspray Flowmax® Zirkulationspumpe

Die neue PCS „R"-Reihe wurde mit dem Ziel entwickelt, häufig auftretende Probleme bei Farbzirkulationssystemen zu lösen, die im 24 Stunden-Dauerbetrieb laufen. Die Pumpen der PCS „R"-Reihe sind mit der Faltenbalg-Technologie und einem hochmodernen Schmiermittel-Zirkulationssystem ausgestattet.

Lange Lebensdauer
Schnelle und einfache Wartung
Saubere Farbküche

PCS 03R440 Airspray Flowmax Paint Circulating System Pump

Associated informations

Beschreibung

Lange Lebensdauer
Schnelle und einfache Wartung
Saubere Farbküche

MERKMALE

Um das Produkt mit dem richtigen Druck aufzubringen, qualitativ hochwertige Oberflächen zu erzielen und gleichzeitig den Luftverbrauch zu senken, ist der Druckluftmotor in zwei (2) Größen erhältlich
Der Pumpenkolben wird kontinuierlich mit unter Druck stehendem Schmiermittel gereinigt. Dadurch verlängert sich die Lebensdauer der Pumpe und der Wartungsaufwand wird reduziert
Die 03-R440 ist eine leistungsfähige und robuste Pumpe, die beste ihrer Klasse in Hinsicht auf Ausdauer und eine schnelle und einfache Wartung

PRODUKTIVITÄT

Schnelle und einfache Wartung durch den getrennten Materialabschnitt
Planbare Wartung – durch Sichtprüfung des Leckdetektors oder Farbwechsel des Schmiermittels
Die spezielle Bauweise des wandmontierten Druckluftmotors ermöglicht den einfachen Ausbau nur des Materialabschnitts
Optimale Raumausnutzung in der Farbküche

NACHHALTIGKEIT

Längere Lebensdauer durch permanente Zirkulation des unter Druck stehenden Schmiermittels; dadurch aktive Reinigung und Beseitigung aller Verunreinigungen auf dem Kolben
Lange Lebensdauer – bis zu 10 Millionen Zyklen – durch Verwendung der Sames Faltenbälge anstelle eines Schmiermittelbehälters
Immer eine saubere Farbküche – Die Faltenbälge verhindern jedes Austreten von Flüssigkeit aus dem Materialabschnitt
Optimale Verschleißfestigkeit – Konstruktion aus Edelstahl mit dreifach verchromten Komponenten und Elementen aus Wolfram-Karbid

Der Kolben wird kontinuierlich mit unter Druck stehendem Schmiermittel gereinigt. Dadurch verlängert sich die Lebensdauer der Pumpe und der Wartungsaufwand wird reduziert

Tabelle mit technischen Daten

Bezeichnung	Wert	Einheit
Druckverhältnis	3 : 1
Maximaler Materialdruck	18 (260.9)	bar (psi)
Maximaler Lufteingangsdruck	6 (87)	bar (psi)
Maximale Temperatur	50 (122)	°C (°F)
Zylinder	440 (14.9)	cc (oz)
Schallpegel	68.4	dBa
Ausbringmenge bei 20 Doppelhüben/Min	8.8 (2.3)	l/mn (gal/mn)
Freie Ausbringmenge	26.4 (7)	l/mn (gal/mn)
Lufteinlass	F 3/4" BSP
Materialauslass	M 3/4" NPS
Materialeinlass	F 1" NPS
Anzahl der Doppelhübe pro Liter	2.3
Dichtungspackung unten aus PEHD	♦
Höhe	133.3 (52.5)	cm (in)
Breite	25.5 (10)	cm (in)
Tiefe	30.3 (11.9)	cm (in)
Materialführende Teile aus Hartchrom Edelstahl, Standard Edelsta	♦
Sealing packing upper GT or PU	♦
Gewicht	52.8 (116.4)	kg (lbs)

Konfigurationen

Designation	Setup	Type of seal	Atomization air regulator	Air regulator fluid pressure	Suction rod	Drain rod Ø6x8	Pump output filter	Part number
PCS 03R440 WALL-MOUNTED - GT/PE SEAL	Wall-Mounted	GT	-	♦	-	-	-	151866100
PCS 03R440 WALL-MOUNTED - PU SEAL	Wall-Mounted	PU	-	♦	-	-	-	151866300

Zubehör

Designation	Details	Part number
LUBRICANT T 2 L. DRUM SEE 151260822	2L T Lubricant drum	149990001
KIT OF 3 LUBRICANT T 2L DRUMS PACKAGED	Kit of 3 lubricant drums	151260820

Ersatzteile

Designation	Details		Part number
SEAL KIT FOR HYD. 220F	GT seal kit	1	144990090
MAINTENANCE PACK EOS R442	Service kit (GT Seal kit + pump components)	2	144990595
PU SEAL KIT FOR HYDRAULIC 222	PU seal kit	3	144990130
MAINTENANCE KIT - VALVE AND PU SEALS	Service kit (PU Seal kit + Pump components)	4	144990695
CUP 0.6L FOR R440 HYDRAULIC	0.6L cup (including inside circulation) for lubricant	5	144990530

Dokumente

Alle Dokumente auswählen

Sames KATALOG AIRSPRAY Zerstäubung und Equipment v5.3 2021

Format : application/pdf
Größe : 6Mo

Dokument auswählen

Betriebsanleitung

Alle Dokumente auswählen

03R440 | Betriebsanleitung

Format : application/pdf
Größe : 3Mo

Dokument auswählen

Materialien

Epoxidgrundierungen

Epoxidgrundierungen/-dichtstoffe bilden eine nicht-poröse Oberfläche, die typischerweise als erster Basislack auf blankem Stahl empfohlen wird

Grundierungen auf Wasserbasis

Die umweltfreundlichen Grundierungen und Dichtstoffe auf Wasserbasis sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen

Chemikalienbeständige Beschichtungen auf Wasserbasis

Als umweltfreundliche Alternative sind chemikalienbeständige Beschichtungen (Chemical Agent Resistant Coating – CARC) auch auf Wasserbasis erhältlich.

UV-Materialien mit 100 % Feststoffanteil

UV-Beschichtungen können bis zu 100 % aus Feststoffen bestehen, so dass sie keine flüchtigen umweltschädlichen Komponenten aufweisen

Wasserbasierende UV-Materialien

Wasserbasierende UV-Beschichtungen können in ästhetischer Hinsicht als gleichwertig zu Zweikomponenten-Acryl- und Polyurethan-Beschichtungen auf Lösemittelbasis betrachtet werden. Die Produktpalette umfasst sowohl pigmentierte, als auch transparente Produkte.

Epoxid-Decklacke

Epoxid-Decklacke werden für dekorative Bodenbeläge eingesetzt, wie z. B. Terrazzo-Böden, Chip-Beläge und farbige Hartstoffbeläge.

Decklacke auf Wasserbasis

Wasser-basiertes Polyurethan wird häufig wegen seiner geringen Geruchsentwicklung und Toxizität eingesetzt. Es bleibt beim Aufbringen völlig klar, ohne die leichte Verfärbung, die bei öl-basierten Materialien auftreten kann, und trocknet wesentlich schneller

Polyurethan-Decklacke

Polyurethan-Decklacke werden für Oberflächen mit dauerhaft sehr hohem Glanz verwendet

Materialien auf Wasserbasis mit Metallpigmenten

Polyurethanbeschichtungen auf Wasserbasis eine sehr gute Beständigkeit gegen chemische/physikalische Einwirkungen und einen sehr ausgeprägten Stahleffekt; außerdem sind sie umweltfreundlich.
