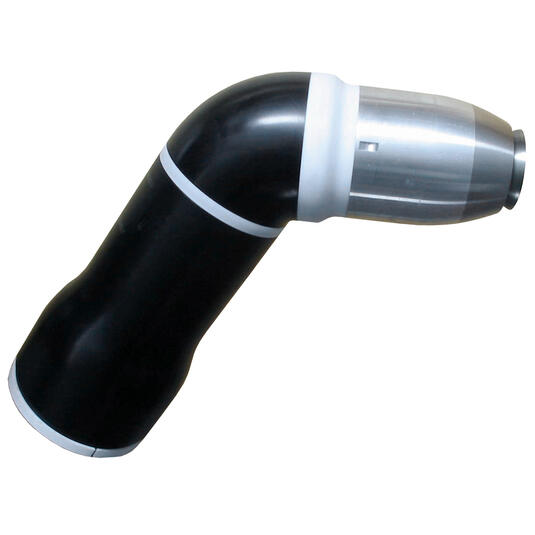

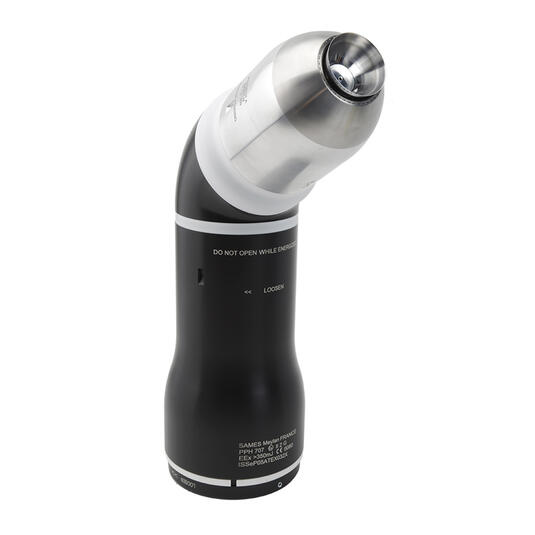

Der PPH707 SB 2K ist ein Zerstäuber für den elektrostatischen Auftrag mit elektrostatischer Innenaufladung von flüssigen Zwei-Komponenten-Lacken. Da der statische Mischer unmittelbar vor dem Glockenteller-Injektor angeordnet ist, kann das gemischte Lackvolumen auf nur 2 cc reduziert werden.
Der PPH707 SB 2K ist ein Zerstäuber für den elektrostatischen Auftrag mit elektrostatischer Innenaufladung von flüssigen Zwei-Komponenten-Lacken. Da der statische Mischer unmittelbar vor dem Glockenteller-Injektor angeordnet ist, kann das gemischte Lackvolumen auf nur 2 cc reduziert werden.
*je nachdem, was früher eintritt
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Gewicht | 7.15 (15.76) | kg (lbs) |
| Viskositätsbereich (min-max) | 20 - 40 | seconds FORD Cup#4 |
| Standardmäßiger Materialversorgungsdruck | 6 - 8 (87 - 116) | bar (psi) |
| Maximaler Materialdruck | 10 (145) | bar (psi) |
| Minimale Ausbringmenge | 30 (.008) | cc/min (gal/min) |
| Standard-Ausbringmenge | 500 (.132) | cc/min (gal/min) |
| Maximale Ausbringmenge | 1000 (.264) | cc/min (gal/min) |
| Widerstand des Härters (min-max) | >3 | MOhm.cm |
| Widerstand der Farbe (min-max) | >3 | MOhm.cm |
| Drehzahl | 15 - 85000 | rpm |
| Max. Spannung | 100 | kV |
| Max. Stromstärke | 200 | µA |
| ATEX | II 2 G 350 mJ < Ex < 2J | |
| Hochspannungseinheit | UHT157 / UHT157i | |
| Hochspannungskontrollmodul | GNM200 / GNM300: II (2) G [350 mJ < Ex < 2J] |
| Designation | Part number | ||||
|---|---|---|---|---|---|
| PPH707 2K | 910023058 | ||||
| PPH707 2K WITHOUT COIL | 910025901 | ||||
| PPH707 2K UHT157i WITHOUT COIL | _910025901INT | ||||
| PPH707 2K UHT157i | 910023058INT |
| Designation | Part number | ||||
|---|---|---|---|---|---|
| Tool Kit Case 2K | 910029367 |
| Designation | Part number | ||||
|---|---|---|---|---|---|
| Electric kit : GNM200 110V + low voltage cable + BSC 300 + microphone | KIT ELEC-707EVO-300_RS-BW-170-XXX-080-300_RS-STD-H200-PN | ||||
| Electric kit : GNM200 + low voltage cable | KIT ELEC-707EVO-300_RS-BW-170-XXX-080-300_RS-STD-H200-IP | ||||
| Electric kit : GNM300 + low voltage cable 17m&8m+ BSC 300 + microphone cable 20m + network CC-Link + remote screens | KIT ELEC-707EVO-300_RS-BW-170-XXX-080-300_RS-STD-H200-CC | ||||
| Electric kit : GNM300 + low voltage cable 17m&8m+ BSC 300 + microphone cable 20m + network Profibus+ remote screens | KIT ELEC-707EVO-300_RS-BW-170-XXX-080-300_RS-STD-H200-PB | ||||
| Electric kit : GNM300 + low voltage cable 17m&8m+ BSC 300 + microphone cable 20m + network Ethercat + remote screens | KIT ELEC-707EVO-300_RS-BW-170-XXX-080-300_RS-STD-H200-EC |
| Designation | Part number | ||||
|---|---|---|---|---|---|

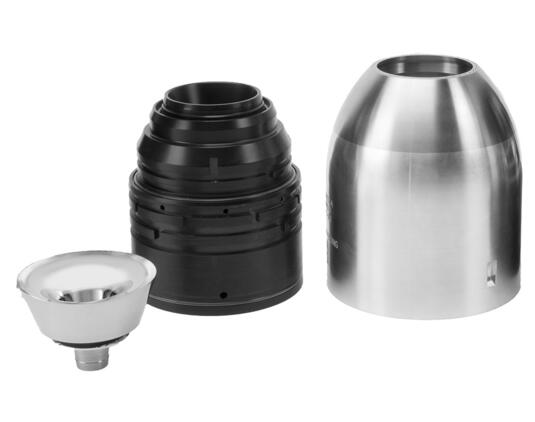

| BELL CUP EC35 Aluminum | 910000636 | ||||
| BELL CUP EC35 Titanium | 910011188 | ||||
| BELL CUP EC50 Aluminum | 910003159 | ||||
| BELL CUP EC50 Titanium | 910008756 | ||||
| NANOVALVE | 1510004 | ||||
| MICROVALVE with bellow | 910010850 | ||||
| O-RING KIT (QUICK DISCONNECT PLATE) | 910020196 | ||||
| O-RING KIT (HIGH SPEED TURBINE) | 910005565 | ||||
| Static mixer 2K (1 unit) | 900005017 |
