Sames | PPH707 EXT

Beschreibung

Der PPH707 EXT-Zerstäuber mit elektrostatischer Außenaufladung ist für die Verarbeitung von wasserbasierenden Materialien vorgesehen.
Die Leistungswerte des Zerstäubers und seiner Komponenten sind die gleichen wie bei der PPH707 SB (für
Lacke auf Lösemittelbasis); zum absoluten Maßstab im Bereich der Automobillackierung mit elektrostatischer Außenaufladung wird dieser Zerstäuber durch seine Hi-TE-Technologie.

Hohe Oberflächenqualität
Hoher Auftragswirkungsgrad
Einfache Integration

Merkmale

Hohe Rotationsgeschwindigkeit
Hochspannungseinheit
Doppelte Hi-TE Lenklufteinheit
Zwei Kreisläufe für schnelle Farbwechsel

Produktivität

Extrem geringe Verunreinigung durch Dual-Pin-Technologie
Große Auswahl an Glockentellern
Geringes Gewicht, dadurch für jeden Lackierroboter geeignet
Fernüberwachung des Glockentellers

Nachhaltigkeit

Hohe Zuverlässigkeit für Fahrzeuglackierereien
Langlebige Hochspannungseinheit
Lebensdauer der Ventile: 2,5 Millionen Zyklen
Langlebiger Glockenteller aus Titan
7 Jahre/30.000 Betriebsstunden Garantie auf die Turbine

*je nachdem, was früher eintritt

Tabelle mit technischen Daten

Bezeichnung	Wert	Einheit
Gewicht	7 (18.75)	kg (lbs)
Viskositätsbereich (min-max)	20 - 40	seconds FORD Cup#4
Standardmäßiger Materialversorgungsdruck	6 - 8 (87 - 116)	bar (psi)
Maximaler Materialdruck	10 (145)	bar (psi)
Minimale Ausbringmenge	30 (0.008)	cc/min (gal/min)
Standard-Ausbringmenge	400 (.106)	cc/min (gal/min)
Maximale Ausbringmenge	700 (.185)	cc/min (gal/min)
Widerstand der Farbe (min-max)	<3	MOhm.cm
Übertragungsverhältnis	80	%
Maximaler Gesamtluftverbrauch	126	NL/min
Drehzahl	15 - 70000	rpm
Max. Spannung	UHT330: 80kV / UHT330c: 65kV	kV
Max. Stromstärke	Uc ≤ 65 kV => 500 μA / 65 kV < Uc ≤ 80 kV = 350 μA	µA
ATEX	II 3 G X T6 E > 2 J
Hochspannungseinheit	UHT330 / UHT330c
Hochspannungskontrollmodul	GNM300: II (2) G [350 mJ < Ex < 2J]

Konfigurationen

Designation					Part number
PPH707 Ext					910030745
UHT330c					910030615

Sets

Designation					Part number
Electric kit : GNM200 110V + low voltage cable + BSC 300 + microphone					KIT ELEC-707EXT-300_RS-BW-170-XXX-080-300_RS-STD-H200-PN
Electric kit : GNM300 + low voltage cable 17m&8m+ BSC 300 + microphone cable 20m + network Ethernet/IP					KIT ELEC-707EXT-300_RS-BW-170-XXX-080-300_RS-STD-H200-IP
Electric kit : GNM300 + low voltage cable 17m&8m+ BSC 300 + microphone cable 20m + network CC-Link					KIT ELEC-707EXT-300_RS-BW-170-XXX-080-300_RS-STD-H200-CC
Electric kit : GNM300 + low voltage cable 17m&8m+ BSC 300 + microphone cable 20m + network Profibus					KIT ELEC-707EXT-300_RS-BW-170-XXX-080-300_RS-STD-H200-PB
Electric kit : GNM300 + low voltage cable 17m&8m+ BSC 300 + microphone cable 20m + network Ethercat					KIT ELEC-707EXT-300_RS-BW-170-XXX-080-300_RS-STD-H200-EC

Ersatzteile

Designation					Part number
NANOVALVE					1510004
MICROVALVE D6					1507375
O-RING KIT (QUICK DISCONNECT PLATE)					910003416
O-RING KIT (HIGH SPEED TURBINE)					910003415
BELL CUP EX65 Aluminum					910004615
BELL CUP EX65 Aluminum non serrated					910008549
BELL CUP EX65 Titanium					910009383
BELL CUP EX65 Titanium non serrated					910009385
BELL CUP EX80 Titanium					910012705
BELL CUP EC50 Aluminum					910003159
BELL CUP EC50 Titanium					910008756

Dokumente

Alle Dokumente auswählen

Betriebsanleitung

Alle Dokumente auswählen

Anleitung Benutzer

Format : application/pdf
Größe : 290Ko

Dokument auswählen

UHT330 c Hochspannungseinheit | Betriebsanleitung

Format : application/pdf
Größe : 1Mo

Dokument auswählen

Materialien

Grundierungen auf Wasserbasis

Die umweltfreundlichen Grundierungen und Dichtstoffe auf Wasserbasis sind für den Ausgleich von Profil- und Oberflächenfehlern vorgesehen

Beizen auf Wasserbasis

Holzschutzbeizen auf Wasserbasis bieten die gleichen Vorteile wie ölbasierte Beizen: Sie lassen sich problemlos verteilen, reparieren und mischen und besitzen eine lange Offenzeit. Eine dickere Zusammensetzung ermöglicht ein kontrolliertes Eindringen, was die Fleckenbildung auf weicheren Hölzern wie Pappel, Kiefer und Ahorn reduziert.

Wasserbasierende UV-Materialien

Wasserbasierende UV-Beschichtungen können in ästhetischer Hinsicht als gleichwertig zu Zweikomponenten-Acryl- und Polyurethan-Beschichtungen auf Lösemittelbasis betrachtet werden. Die Produktpalette umfasst sowohl pigmentierte, als auch transparente Produkte.

Decklacke auf Wasserbasis

Wasser-basiertes Polyurethan wird häufig wegen seiner geringen Geruchsentwicklung und Toxizität eingesetzt. Es bleibt beim Aufbringen völlig klar, ohne die leichte Verfärbung, die bei öl-basierten Materialien auftreten kann, und trocknet wesentlich schneller

Materialien auf Wasserbasis mit Metallpigmenten

Polyurethanbeschichtungen auf Wasserbasis eine sehr gute Beständigkeit gegen chemische/physikalische Einwirkungen und einen sehr ausgeprägten Stahleffekt; außerdem sind sie umweltfreundlich.

Lösungen

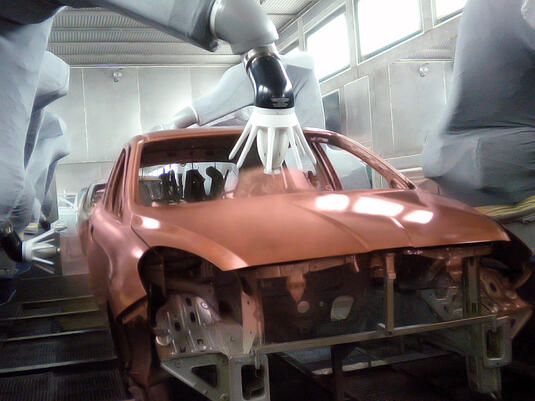

Roboter-Lösung für Karosserieoberflächen
