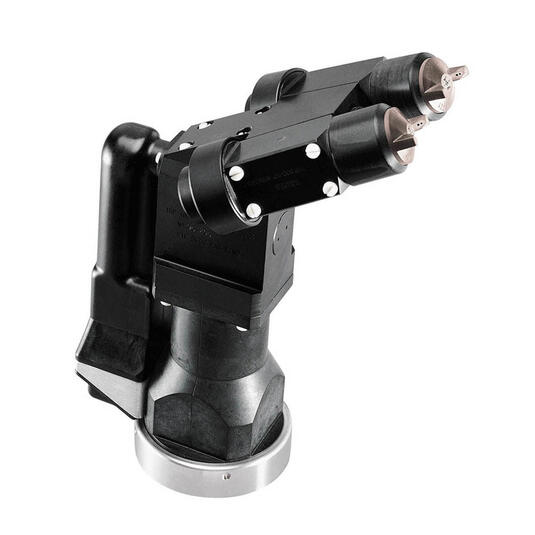

TRP502 Roboter
Doppelte elektrostatische Airspray-Spritzpistole für Roboteranwendungen
- Doppelter Hochleistungs-Pistolenzerstäuber
- Hohe Zuverlässigkeit für Anwendungen in der Automobilindustrie
- Einfache Wartung
Integrierte Versorgungs- und Entleerungskreise
Isolierte Trägervorrichtung
Seit mehr als 35 Jahren ist die TRP-Spritzpistole der Maßstab auf dem Gebiet der Automobillackierung, oft kopiert, aber nie erreicht.
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Material | Liquide | |
| Maximaler Materialdruck | 10 | bar (psi) |
| Standardmäßiger Materialversorgungsdruck | 6 - 8 | bar (psi) |
| Maximale Ausbringmenge | 1200 | cc/min (gal/min) |
| Standard-Ausbringmenge | 800 | cc/min (gal/min) |
| Minimale Ausbringmenge | 200 | cc/min (gal/min) |
| Maximaler Luftdruck | 6 | bar (psi) |
| Luftverbrauch | 14 - 80 | m3/h |
| Übertragungsverhältnis | 30 - 60 | % |
| Widerstand der Farbe (min-max) | >3 | MOhm.cm |
| Max. Spannung | 100 | kV |
| Viskositätsbereich (min-max) | 14 - 60 | seconds FORD Cup#4 |
| ATEX | II 2 G EEx > 350 mJ | |
| Hochspannungseinheit | UHT152 | |
| Hochspannungskontrollmodul | GNM200: II (2) G [350 mJ < Ex < 2J] |
| Designation | Part number | ||||
|---|---|---|---|---|---|
| TRP 502 SP AR QD | 910019846 |
| Designation | Part number | ||||
|---|---|---|---|---|---|
| High voltage unit UHT 152EEx e | 1511102 | ||||
| Flange for YASAKWA robots | 910036294 |
| Designation | Part number | ||||
|---|---|---|---|---|---|
| TRP 500 JP Restr.1.2 Inj.12 HEAVY DUTY | 910019850 | ||||
| TRP 500 JP Restr.1.4 Inj. 1.5 HEAVY DUTY | 910019888 | ||||
| TRP 500 JP Restr.1.2 Inj. 8 HEAVY DUTY | 910019848 |
| Designation | Part number | ||||
|---|---|---|---|---|---|
| MICROVALVE D6 Dual Circuit | 1506729 | ||||
| MICROVALVE D6 Single Circuit | 1507375 |
