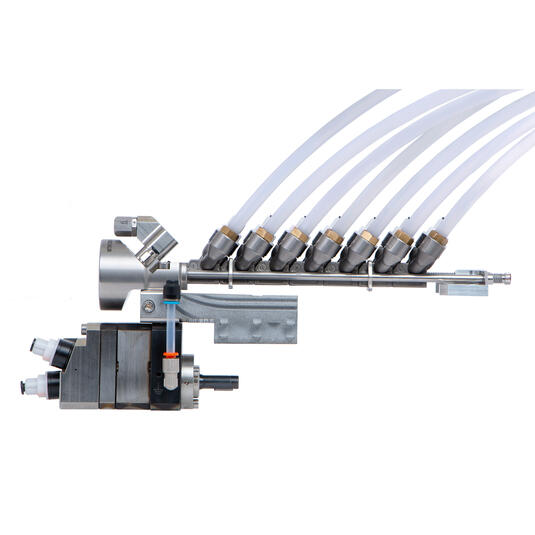

Die kompakte und modulare Bauweise bietet eine Reihe von Möglichkeiten
zur Integration an Roboterarmen.
Innovationen finden sich in jedem Bauteil: Edelstahlmodule, neues UP-Ventil, kompakte Anschlüsse, richtungsgebundene Schläuche für eine einfache Integration, integrierter Regler.
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Flüssige Lacke | X | |
| Maximaler Materialdruck | 20 (290) | bar (psi) |
| Standardmäßiger Materialversorgungsdruck | 6 (87) | bar (psi) |
| Maximale Anzahl von Farben | 36 | |
| Gewicht pro Farbe ohne Zirkulation | 78 (2.5) | g (oz) |
| Gewicht pro Farbe mit Zirkulation | 101 (3.25) | g (oz) |
| Maximaler Luftdruck | 10 (145) | bar (psi) |
| Öffnungsdurchmesser | 4 (.16) | mm (in) |
| Körper aus Edelstahl | X | |
| ATEX | II 2 G Ex h T4 Gb |
| Designation | Part number | ||||
|---|---|---|---|---|---|

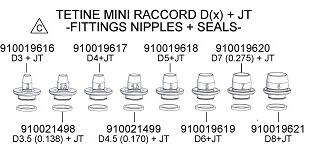

| FITTINGS NIPPLE D3.5 (0.138in.) | 910021498 | ||||
| FITTINGS NUTS D5 - 3/16 | 900014325 | ||||
| FITTINGS NUTS D6 | 900010895 | ||||
| FITTINGS NUTS D6.35 - 1/4 | 900014326 | ||||
| FITTINGS NUTS D8 | 900008770 | ||||
| FITTINGS NUTS D9.5 - 3/8 | 900013172 | ||||
| FITTINGS NUTS D10 | 900010486 | ||||
| FITTINGS NIPPLE D4.5 (0.170in.) | 910021499 | ||||
| FITTINGS NIPPLE D5 | 910019618 | ||||
| FITTINGS NIPPLE D6 | 910019619 | ||||
| FITTINGS NIPPLE D7 (0.275in.) | 910019620 | ||||
| FITTINGS NIPPLE D8 | 910019621 | ||||
| FITTINGS NIPPLE D3 | 910019616 | ||||
| FITTINGS NIPPLE D4 | 910019617 | ||||
| PPS Paint Pressure Sensor 0-16b compact | 220000641AT | ||||
| PPS Paint Pressure Sensor 0-40b compact | 220000642AT |
| Designation | Part number | ||||
|---|---|---|---|---|---|
| UPSide valve 1 K | 910012239S | ||||
| UPside valve 2 K | 910016428S | ||||
| Tool Kit UPside | 910017708 |
