Die Roboter-Zahnradpumpe (RPG=Robotic Paint Gear pump) fördert sowohl Nasslack auf Lösemittel- und Wasserbasis und ist mit sämtlichen Zerstäubern von Sames kompatibel. Sie findet insbesondere dort ihren Einsatz, wo ein regelmäßiger und akkurater Materialfluss gefordert ist. Die Zahnradpumpe ist in drei verschiedenen Größen erhältlich, welche einen Förderbereich zwischen 8 bis 65 L/Std. abdecken: 4,5 / 6 / 9 cm³ pro Umdrehung.
Die passende Pumpe wird in Abhängigkeit von der gewünschten Dosiermenge und dem entsprechenden Drehzahl-Arbeitsbereich ausgewählt - zwei Größen, die sich proportional verhalten. Wir empfehlen, 120 U/min nicht zu überschreiten. Wird ein Verteilersystem eingesetzt, so muss der Materialdruckregler vor die Pumpe montiert werden, wohingegen ein Durchflussmesser stets nach der Pumpe angebracht wird. Ein Vordruck führt nicht nur zu einer erleichterten Ansaugung, sondern gewährleistet auch einen adäquaten Durchfluss je nach Pumpenmodell.
Alle RPG-Zahnradpumpen sind 100% kompatibel mit dem UPside CCV-Farbwechselblock von Sames. Für eine maximale Flexibilität besteht ebenfalls die Möglichkeit, die Pumpen mittels Welle mit den im Roboter integrierten Motoren anzutreiben. Nicht zuletzt ermöglicht das sehr leichte Design eine einfache Integration in das Gesamtsystem: die Zahnradpumpe RPG ist um 15% leichter als unsere bisherigen Modelle. Zu guter letzt bietet die kompakte Bauweise die Option, Drucksensoren direkt in den Prozessarm des Roboters zu integrieren, um den gesamten Prozess zu überwachen.

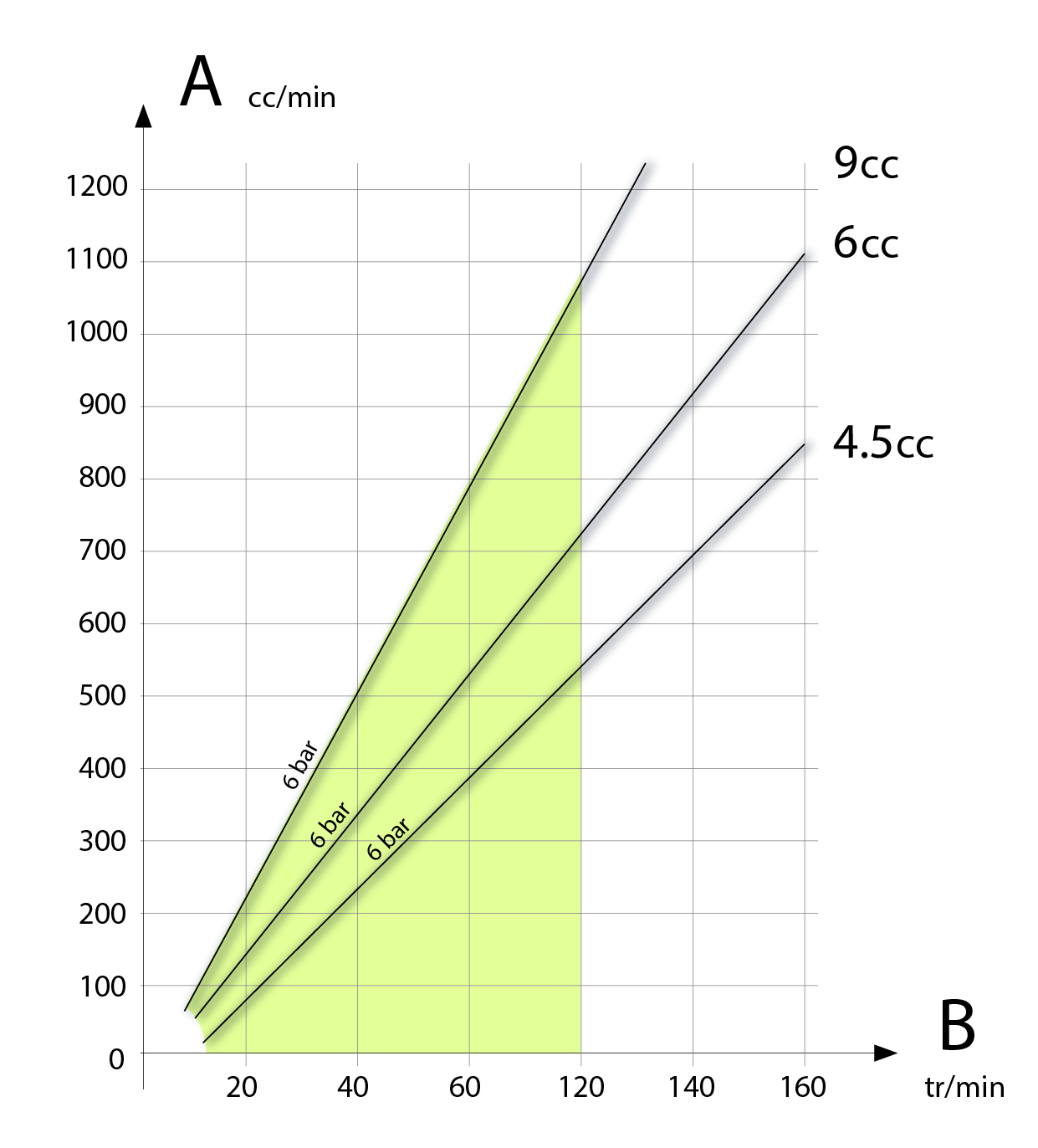

A: Dosiermenge in cc/min
B: Pumpendrehzahl in U/min
Die Kurve zeigt den Durchfluss der Pumpe bei einem Gegendruck von 0 bis 6 und von 6 bis 10 bar. Der Bereich in Grün ist der empfohlene Arbeitsbereich.
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Maximaler Materialdruck | 15 (220) | bar (psi) |
| Empfohlener Materialdruck | 3 - 7 (45 - 100) | bar (psi) |
| Maximale Materialabgabe | 1080 (0,04) | cc/mn (cfm) |
| Minimale Abgabe | 30 (1) | cc/min (cc/oz) |
| Maximaler Lufteingangsdruck | 6 (90) | bar (psi) |
| Genauigkeit bei Normalbedingungen | ± 2 | % |
| Lufteinlass | 2.7x4 | |
| ATEX | II 2 G Ex h IIA T4 Gb | |
| Maximale Nenndrehzahl (U/Min) | 120 | rpm |
| Bezeichnung | Teilenummer | ||||
|---|---|---|---|---|---|
| Pumpe RPG 4,5cc (Inkl. Bypass-Block) | 270000152 | ||||
| Pumpe RPG 6cc (Inkl. Bypass-Block) | 270000153 | ||||
| Pumpe RPG 9cc (Inkl. Bypass-Block) | 270000154 |
| Bezeichnung | Teilenummer | ||||
|---|---|---|---|---|---|
| Umbausatz von "FCG" Zahnradpumpe auf RPG | 910032531 | ||||
| Umbausatz von "EasyRinsing" Zahnradpumpe auf RPG | 910032529 & 900007493AT |
| Bezeichnung | Drawing Position | Teilenummer | |||
|---|---|---|---|---|---|
| PTFE-Dichtung | 160000284 | ||||
| Oblong-Dichtung | 160000285 | ||||
| O-Ring Dichtung | 1 | 160000286 | |||
| Hauptlippendichtung mit O-Ringen | 3 | 160000287 | |||
| Kugellager | 2 | 180000580 | |||
| Bestückter Bypass-Block | 270000155 | ||||
| UPVentil, Steuerventil | 910012239S | ||||
| Mesamoll (1L) | H1HMIN037 |
